溜溜问答 > 平面设计 > CAD问答 > CAD画直线不直如何解决？就是直线有点一段一段的？
kiss mayue
kiss mayue
邀请你来回答
1029人阅读 2020-09-21

CAD画直线不直如何解决？就是直线有点一段一段的？

我要回答
2个回答

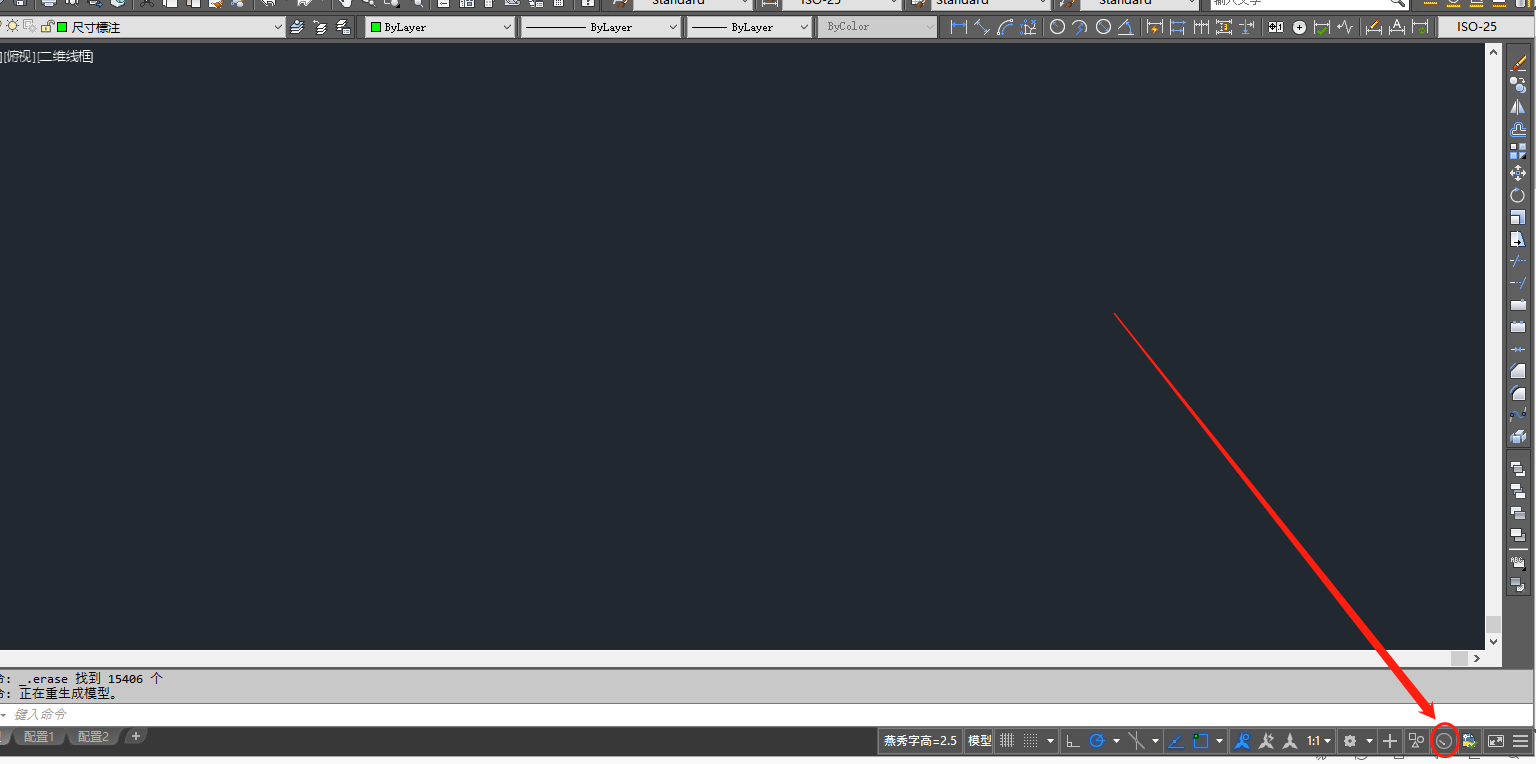

好像是2014版本之后有这设置2014之前具体不太清楚看图，我的是2016

CAD画直线不直如何解决？就是直线有点一段一段的？

CAD画直线不直如何解决？就是直线有点一段一段的？

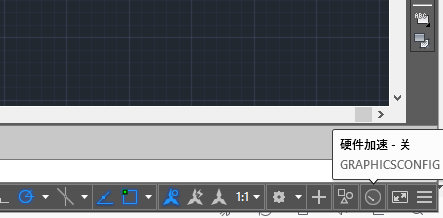

右击这个硬件加速选择图形性能

CAD画直线不直如何解决？就是直线有点一段一段的？

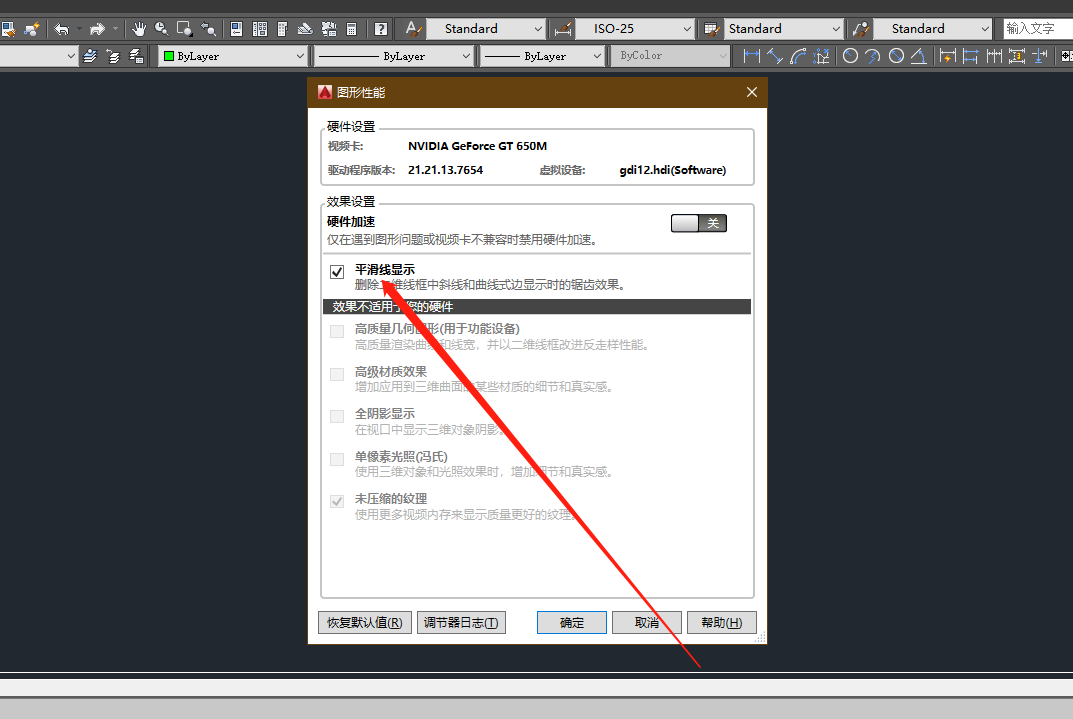

把这个开启就好了

查看全部
2020-09-21
赞 回复 采纳

第一：f8是正交的快捷键，或者打开正交按钮，再来画直线肯定就是直线回的。
第二：如答果在正交情况下还是不直有三个原因：
1、两个端点真的不在一条直线上，可能手抖稍微有偏差。
2、是距离太短了（可能性小），
3、是你电脑先显示问题，不要管它，打印时出来是直的。大多情况是电脑显示问题。
此外：
还有一种情况这样解决。先选中直线 ，把直线线性的线型改成折线线型 再用lts命令改变比例 就ok了

查看全部
2020-09-21
赞 回复 采纳

相关问题

CAD画直线不直怎么办？就是直线有点一段一段的？
共4条回答 >
兰菲兒运营部： 第一：F8是正交的快捷键，或者打开正交按钮，再来画直线肯定就是直线的。第二：如果在正交情况下还是不直有三个原因：1、两个端点真的不在一条直线上，可能手抖稍微有偏差。2、是距离太短了（可能性小），3、是你电脑先显示问题，不要管它，打印时出来是直的。大多情况是电脑显示问题。此外：还有一种情况这样解决。先选中直线，把直线线性的线型改成折线线型再用lts命令改变比例就OK了
赞 (80) 回复
CAD中画直线段画出来的怎么一段一段好像不直？
共2条回答 >
苏建宇： 第一：f8是正交的快捷键，或者打开正交按钮，再来画直线肯定就是直线的。第二：如果在正交情况下还是不直有三个原因：1、两个端点真的不在一条直线上，可能手抖稍微有偏差。2、是距离太短了（可能性小），3、是你电脑先显示问题，不要管它，打印时出来是直的。大多情况是电脑显示问题。此外：还有一种情况这样解决。先选中直线，把直线线性的线型改成折线线型再用lts命令改变比例就ok了
赞 回复
CAD中画的直线为什么一段一段的？
共1条回答 >
.： 正常，因为线是斜的，只是电脑显示问题，打印出来就是直的，不会一段一段的。
赞 回复
CAD怎么把几段直线变为一段直线？
共1条回答 >
交换空间周治光： 1.打开cad，可以看到这里有几条相连接的线，但是他们是分开的，不是一条线段，接下来输入“pe”命令。3.然后在接下来的命令栏输入“y”，确定将直线转换为多段线。如果想将五条多段线合为一条，可继续操作，输入“j”选择合并直线，如若不想合并为一条，则在转换为多段线之后即可取消退出pe命令。4.再次选中线段，可以看到不是之前的分开状态，而是完整的一条线段。这样就解决了CAD中将几条线变成一条线的问题了。
赞 回复
CAD圆弧变成一段一段的直线
共1条回答 >
稳稳的幸福： cad圆弧变成一段一段的直线可以通过多段线命令PE来实现。多段线命令PE直线和圆弧都可以用。1、打开CAD，画一个几个圆弧链接在一起。2、然后输入命令PE。3、确定PE后，输入M。4、确定M选中对象后，输入Y。5、确定Y后，输入J合并。6、确定J合并后，圆弧就变成多段线了。
赞 回复
