比你之前的那把刀的半径大一点就可以了，比如d10的刀，最好就是用d6，包容的时候选择d11就好了

参考刀具直径必须大于等于你前一把实际加工的刀具。

看了一下你的问题。

你问的应该不是在二次开粗时，在参考刀里面应该输入多少数值。

我想你是想知道在上把刀具开粗后，二次开粗应该使用多大的刀具？去进行二次开粗！

首先回答一下你字面意识上的问题，“参考刀”。

设置了参考刀以后，就是告诉电脑，你上把刀用了多大的刀进行加工过，而这次二次开粗，就会忽略你“上把刀”切削过的地方。直接进行加工。理论上讲你上把刀用了多大的刀，那么你二次开粗就应该参考你上把使用过的刀具。（就是和上把使用的刀具相等或者相同，这就是最大参考刀，最小的话就是0（不设置），重新用小刀完全开粗加工一次了）。

而我看你想问的应该不是这个意识，而是二次开粗应该使用多大的刀具进行加工。

我们只要知道用最小的刀具是多少就好了，这个是有计算公式的。为了方便你的理解所以还是画个小图给你理解一下好了。

先说下壁是直角的情况。

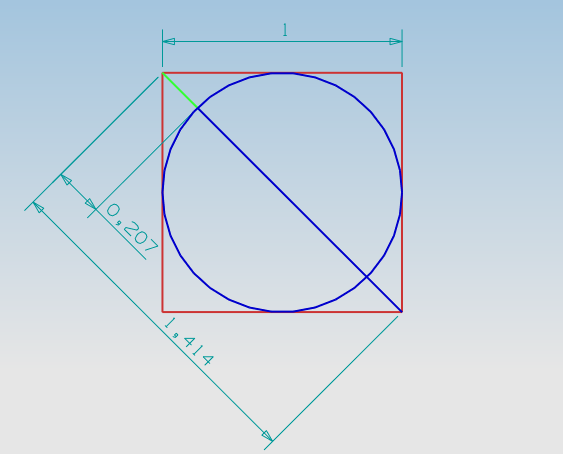

从图片可以看出，假设刀具是一个标准单位1.

那么放在1x1小箱子里的刀具就会留下两个角的余量。

而边长是1的三角形对角线长度是1.414

那么（1.414-1）/2=0.207 “0.207”（记住它）

所以0.207就是最大的角余量了，这种情况是当刀具是1的情况。

假设刀具是d35那么就是35x0.207=7.245

所以这个时候你用一把直径为8mm的刀具是完全可以一次性加工掉角余量的。

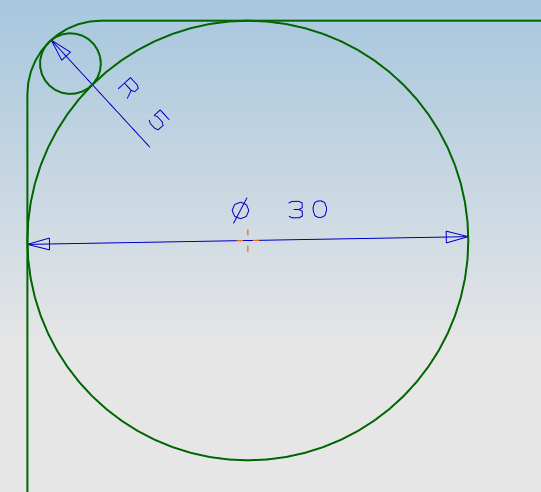

下面再说一种壁带r圆角的情况：

假设这个壁的圆角是r=5 刀具是直径30的进行粗加工以后。

先来算算角余量会是多少？

当用直径30的刀具加工圆角为r5的壁后，使用的最大刀具精加工拐角应该是直径为5的刀具。

那么要一刀切削能完全清完角的最小刀具是：

[30-（5x2）]x0.207=4.14

从上面的公式和图都可以看出 只要多减去一个两倍的圆角就可以了。

所以这个时候使用一把直径为5的刀具完全没有问题的。

理论上，一次性光壁清角（二次开粗）就是这样计算最小使用刀具的。

至于，比如40r6 下面带圆角的刀具下面的那个r6，你可以不用去理会。只是底面会多一点点而已，（可能你会问这个时候最小刀具快到地面的时候不是加工不完全了。）你要知道这是才清角，还没有到精加工。还有刀具我们都会选大一些，或者说我们不一定非要用等高进行清角。

用型腔铣会自动控制和检测余量的。所以这个不用多虑。

好了，你慢慢理解。就说到这里了！
