CAD布局里的视口线框如何才可以隐藏?

很急
我要回答
2个回答

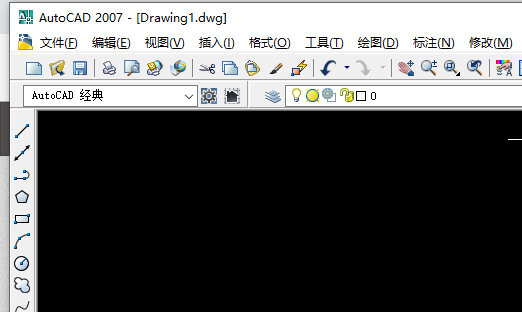

1、电脑打开CAD,把图做好。

CAD布局里的视口线框如何才可以隐藏?

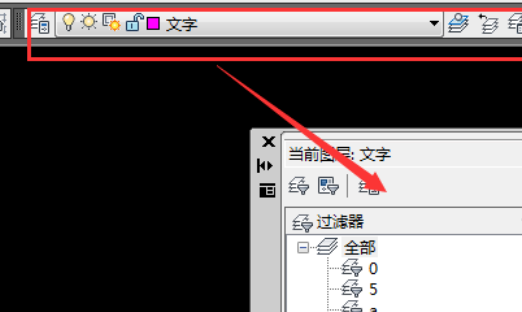

2、做好图之后,点击工具栏中的图层选项,进入图层管理界面。

CAD布局里的视口线框如何才可以隐藏?

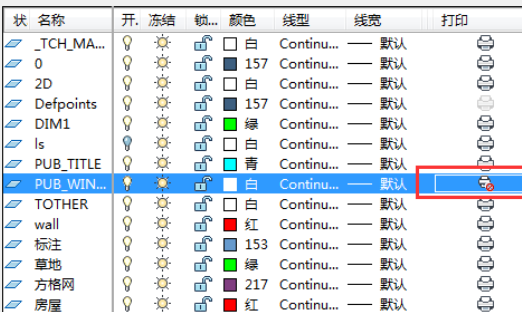

3、进入图层管理界面后,把视口中的线框设置成不可打印就可以了。

CAD布局里的视口线框如何才可以隐藏?

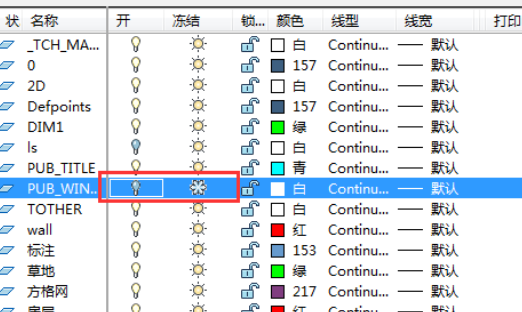

4、或者把视口线框图层关闭或者冻结,也可以达到同样的效果。

CAD布局里的视口线框如何才可以隐藏?

查看全部
2020-09-19
回复 采纳

把视口线框放到defpoint图层上,就不会打印出来。要不然你就把视口线框单独放到一个图层上,比如,视口,然后你把视口这个图层关掉,就可以了。如果你已经画好了视口的线框,可以应用特性匹配按钮,把视口线框刷到你所定义的视口图层上。

查看全部
2020-09-19
回复 采纳

相关问题

CAD视口的线框如何隐藏?
共2条回答 >
胡半仙: 放在一个图层里,然后关闭图层
回复
CAD布局里的视口线框怎样才可以隐藏?
共2条回答 >
酸菜先生🔥: 1、电脑打开CAD,把图做好。2、做好图之后,点击工具栏中的图层选项,进入图层管理界面。3、进入图层管理界面后,把视口中的线框设置成不可打印就可以了。4、或者把视口线框图层关闭或者冻结,也可以达到同样的效果。
回复
如何隐藏CAD布局视口线框?
共2条回答 >
Yin: 视口线放在一个图层里,关闭该图层
回复
CAD布局里如何隐藏视口?
共1条回答 >
小伟: 进入布局——选择新建的那一个视口边线——再在图层里选择defpoints图层,这个图层是默认为不被打印的。或者是你新建一个图层,那视口边线改为你新建的那个图层。然后打开图层特性管理器(快捷键la),再在打印这一栏上选择新建的那个图层的打印机的图标上点一下,使其图标为打印机上加一斜线,这样新建的那一个视口边线就可以在打印时不被打印出来了。答案补充消除视口的界线可以同上面的一样,可以将对应的图层隐藏起来。将那个灯泡的图标点一下就可以了
回复
CAD怎么隐藏视口线框?
共1条回答 >
李俊腾: cad隐藏视口线框具体的操作方法如下:1、首先我们需要运行CAD制图工具,这里用的是迅捷CAD编辑器,进入到操作界面。2、然后点击打开按钮打开需要进行调整的图纸。选中视口框的线条,把他们放到同一个图层中。点击格式—图层或者直接点击图层图标,打开图层设置界面。3、在图层设置界面中把视口方框线的图层设置不可打印,就可以完成操作。把视口方框线的图层关闭或者冻结,也可以达到同样的效果。4、把视口的方框线直接放到系统的【defpoints】图层,打印时也不会显示方框线。设置结束,现在得到的没有显示视口方框....
回复
