溜溜问答 > 模型制作 > solidworks > SolidWorks怎么画斜齿条？
Wengxiu
Wengxiu
邀请你来回答
1303人阅读 2021-12-03

SolidWorks怎么画斜齿条？

注意：是斜齿条，那个toolbox插件里有直齿条，但是斜齿条没有，不要说先画直齿，切除一半。在线等答案啊。说的详细点，谢谢
我要回答
2个回答

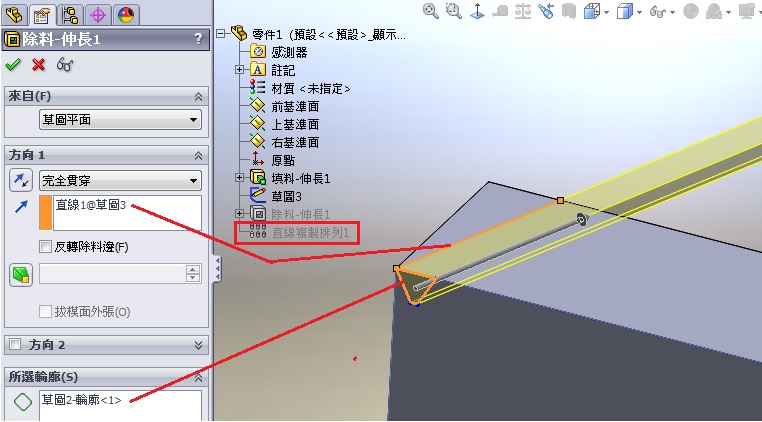

画一条斜线做除料方向.

SolidWorks怎么画斜齿条？

SolidWorks怎么画斜齿条？

查看全部
2021-12-03
赞 回复 采纳

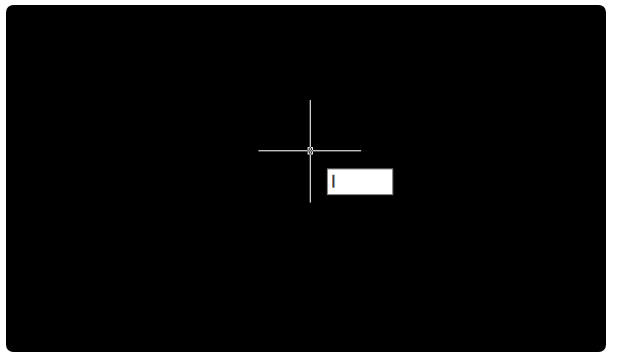

1、在SolidWorks绘图状态下输入直线命令“l”回车确定。

SolidWorks怎么画斜齿条？

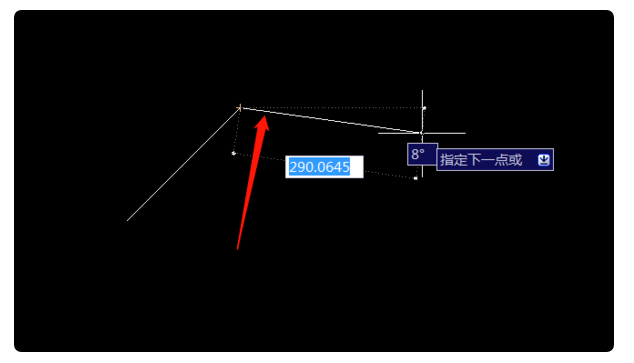

2、回车后单击左键确定第一个点，然后斜着拉动光标就可以看到有角度的输入框。

SolidWorks怎么画斜齿条？

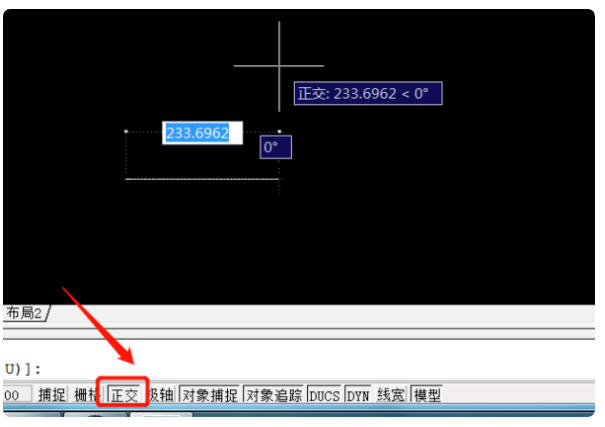

3、如果斜拉光标不能出现上图中的斜线，那就说明你打开了“正交”在屏幕下方的工具栏点击“正交”按钮切换状态就可以了。

SolidWorks怎么画斜齿条？

4、因为是任意长度，所以不用管第一个输入框直接按tab键切换到角度输入，输入45度回车确定。

SolidWorks怎么画斜齿条？

5、输入角度回车后会看到后面有一条延伸线，如果要继续画的话就接着输入长度和角度，如果不再画的话就再按一次回车结束直线命令，就可以完成画斜齿齿条条。

SolidWorks怎么画斜齿条？

查看全部
2021-12-03
赞 回复 采纳

相关问题

SolidWorks怎么画斜齿齿条条？
共4条回答 >
1234： 1、在SolidWorks绘图状态下输入直线命令“l”回车确定。2、回车后单击左键确定第一个点，然后斜着拉动光标就可以看到有角度的输入框。3、如果斜拉光标不能出现上图中的斜线，那就说明你打开了“正交”在屏幕下方的工具栏点击“正交”按钮切换状态就可以了。4、因为是任意长度，所以不用管第一个输入框直接按tab键切换到角度输入，输入45度回车确定。5、输入角度回车后会看到后面有一条延伸线，如果要继续画的话就接着输入长度和角度，如果不再画的话就再按一次回车结束直线命令，就可以完成画斜齿齿条条。
赞 (1) 回复
用SolidWorks怎么画齿条？
共3条回答 >
阿丹： 不需要画如果你用的2008版本的在toolbox里iso标准里的动力传动就有齿条输入参数就可以在2011里toolbox在GB里也有直接拖拽输入参数就可以toolbox的插入是点击工具插件在toolbox前后都选对号插入就可以
赞 (8) 回复
CATIA画斜齿齿条
共1条回答 >
hassn hamed hamed： 斜齿条的轮廓不应该是直线吗
赞 回复
用solidworks怎么画齿条？
共1条回答 >
hassn hamed hamed： 用SolidWorks画齿条的方法：1.用SolidWorks自带的toolbox插件直接调取斜齿轮、正齿轮、锥齿轮、内齿圈、齿条等模块，注意选择尺寸单位；2.使用geartrax插件，外带的插件，需要安装；3.在机械设计手册上查找齿轮相关的参数，然后绘制草图，并拉伸出齿轮模型来。SolidWorks软件是世界上第一个基于Windows开发的三维CAD系统，由于技术创新符合CAD技术的发展潮流和趋势，SolidWorks公司于两年间成为CAD/cam产业中获利最高的公司。良好的财务状况和用户支持....
赞 回复
solidworks怎么画齿条？
共1条回答 >
hassn hamed hamed： 先画一个齿条然后采用阵列的方式就可以完成。齿条采用拉伸或扫描的方法建模。
