SolidWorks怎么画斜齿齿条条?

rt 怎么画
我要回答
4个回答

不知道你的斜齿的具体参数是什么,如果你需要这方面的学习资料我可以发给你,我画齿轮一般都是在caxa电子图版中画好二维图,然后再导入到三维软件里生成,这样比较方便,请留邮箱

查看全部
2021-12-03
(1) 回复 采纳

三种方法:
1、软件自带的toolbox内就有斜齿轮、正齿轮、锥齿轮、内齿圈、齿条等;分英寸,米制,国标等。
2、使用geartrax插件(需破解)。
3、使用迈迪工具集(不用破解)。

SolidWorks为达索系统(dassAult systemes s.a)下的子公司,专门负责研发与销售机械设计软件的视窗产品。达索公司是负责系统性的软件供应,并为制造厂商提供具有internet整合能力的支援服务。

查看全部
2021-12-03
(1) 回复 采纳

你先画齿轮盘,用切割扫描切出两齿轮间的齿槽,然后将特征圆周阵列。就好了。望采纳。

查看全部
2021-12-03
(1) 回复 采纳

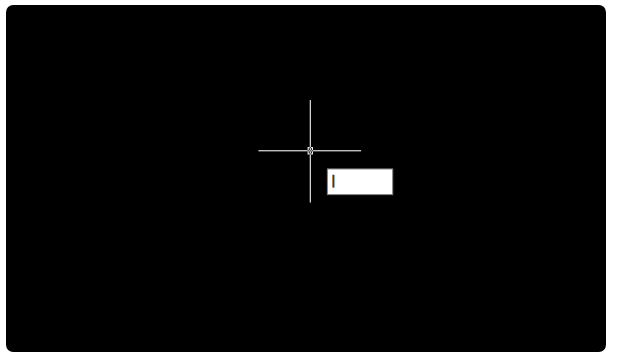

1、在SolidWorks绘图状态下输入直线命令“l”回车确定。

SolidWorks怎么画斜齿齿条条?

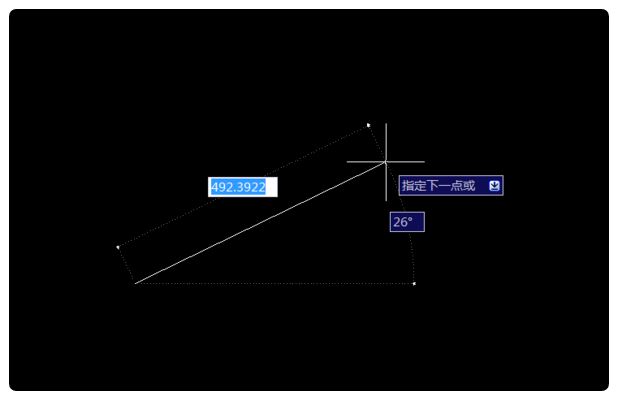

2、回车后单击左键确定第一个点,然后斜着拉动光标就可以看到有角度的输入框。

SolidWorks怎么画斜齿齿条条?

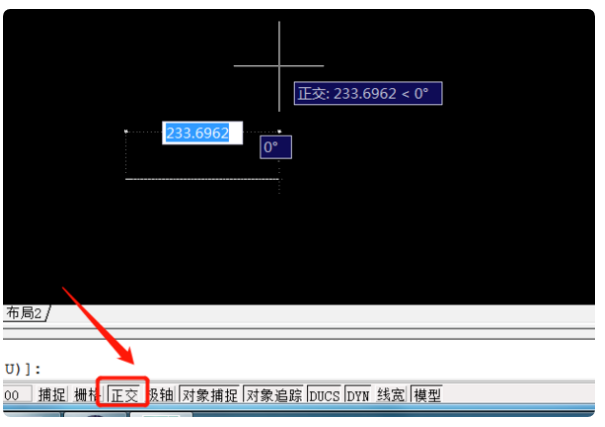

3、如果斜拉光标不能出现上图中的斜线,那就说明你打开了“正交”在屏幕下方的工具栏点击“正交”按钮切换状态就可以了。

SolidWorks怎么画斜齿齿条条?

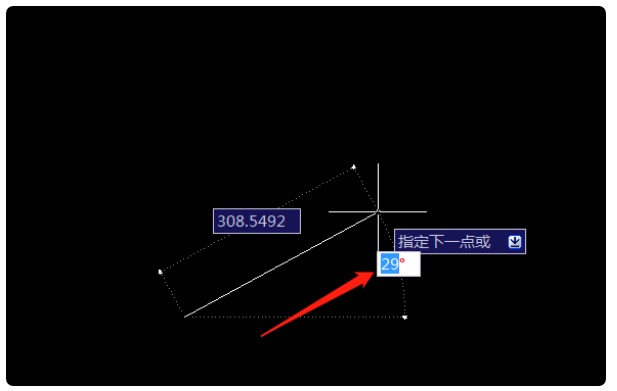

4、因为是任意长度,所以不用管第一个输入框直接按tab键切换到角度输入,输入45度回车确定。

SolidWorks怎么画斜齿齿条条?

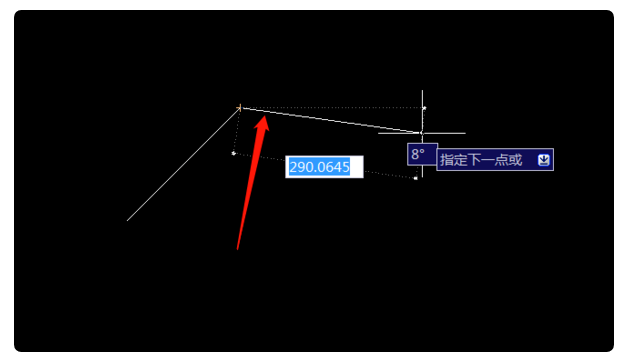

5、输入角度回车后会看到后面有一条延伸线,如果要继续画的话就接着输入长度和角度,如果不再画的话就再按一次回车结束直线命令,就可以完成画斜齿齿条条。
