Revit中的结构墙和建筑墙

就是基准线的区别 有时墙会有粉刷层或者装饰层，画墙的时候就会以面层的最外边为基准线，核心层就是结构层的外边。补充：墙中心线与核心层中心线的区别如果墙的内外面层厚度不同，最好使用核心层中心线来绘制

现在分别绘制建筑结构墙体，查看它们的属性：

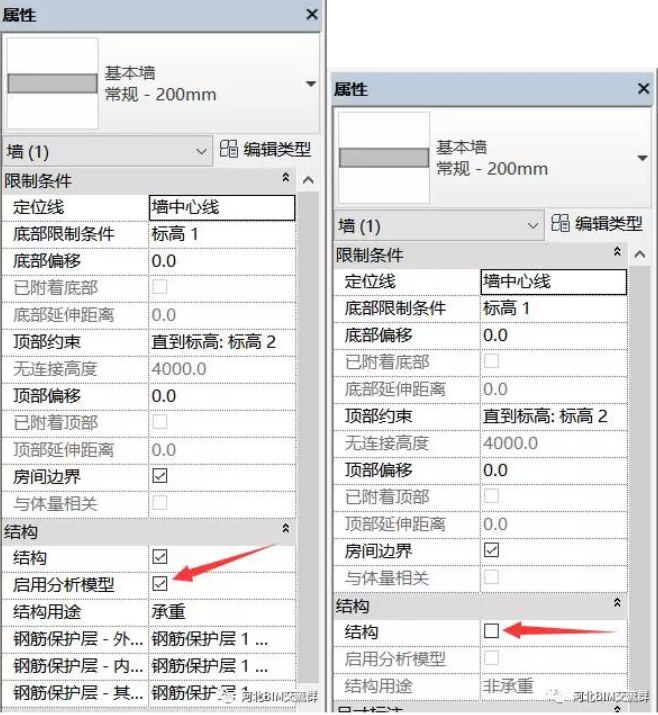

上图为建筑墙体属性，明天的可以看到结构选项中的复选框没有选中。上图为结构墙体，其中的结构相关的复选框都是被选中的。这个建筑结构墙体的主要区别，那么这个结构复选框到底有什么作用呢？

1、在结构、建筑规程下查看到的构件是有区别的。在结构规程下只有结构墙体可以显示出来，但是在建筑规程里面建筑结构墙体都是可以显示出来的。所以软件区分结构墙体和建筑墙体并不是以我们给墙体的命名还有材质决定的，而是我们选用的墙体的类型。

2、添加钢筋的方式，在建筑墙体里面是不可以添加钢筋构件的，只能在结构墙体里面添加。

注：在可见性视图里面并没有结构墙和建筑墙的区分，如果在一个模型中既有建筑墙体，又有结构墙体只能通过过滤器或者是规程控制可见性。
