如何在CAD图中提取坐标参数？

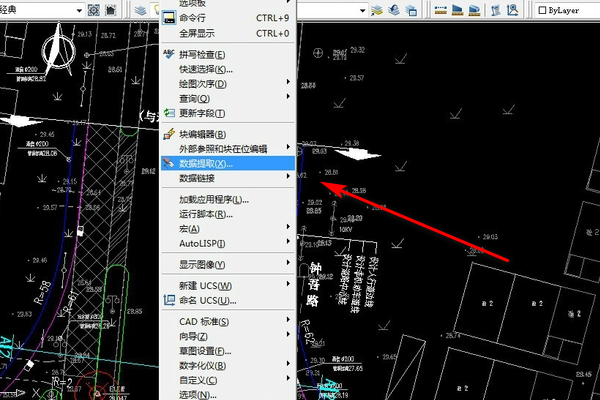

1、打开图纸，然后单击工具 - 数据提取。

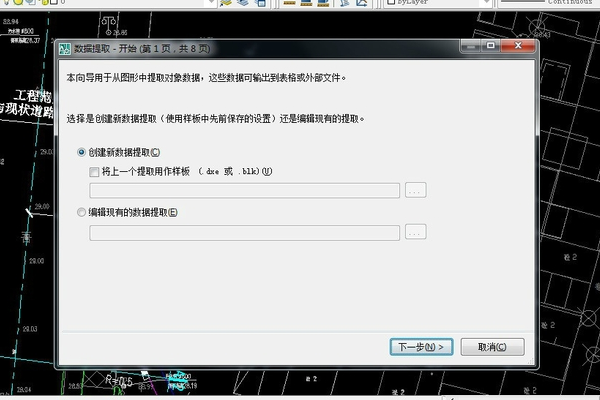

2、选择“创建新数据提取”，单击“下一步”，然后为文件命名，例如“1111”，确定。

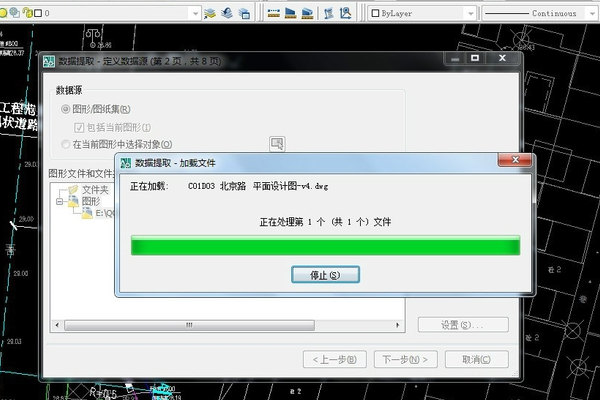

3、选择“绘图/绘图集”，然后单击“下一步”。

4、选择要提取的对象。全选 - 转到复选框中的复选框，然后退出所有选择并单击以选择所需的数据。点击下一步。

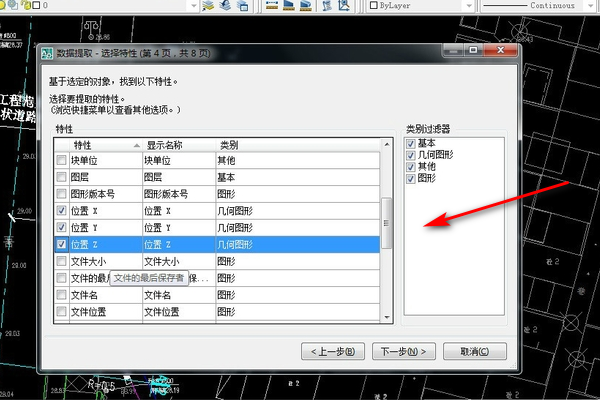

5、选择所需的类，例如点的x，y和z坐标。点击下一步。

6、预览当前输出是否正确。如果正确，请单击“下一步”。

7、输出。选择保存的位置，文件名，文件类型。例如，xls类型的Excel。

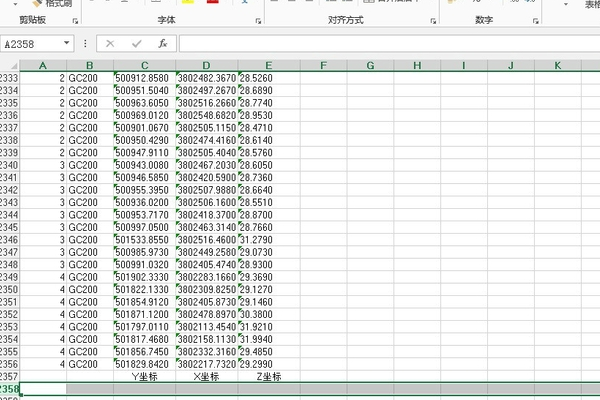

8、结果如下：从图中可以看出，此时共导出2356个点，内容包含点的x，y和z坐标。

情况一、CAD中如果只需要某一点或者少数点的坐标参数。
　　可以直接用快捷键命令提取，在命令窗口输入“ID”，然后点取所需要的坐标点，在命令窗口即可显示该点的坐标。
　　情况二、CAD图中批量提取坐标点数据。
　　1、打开图纸，单击工具——数据提取；
　　2、选择“创建新数据提取”，单击下一步，给文件起个名字，例如“1111”，确定。
　　3、选择“图纸/图纸集”，单击下一步；
　　4、选择要提取的对象。全选——去填复选框中的勾，然后退出全选单击选中需要的数据。单击下一步；
　　5、选中所需要的类容，例如点的x、y、z坐标。单击下一步；
　　6、预览。预览当前输出的类容是否正确。如果正确，单击下一步；
　　7、输出。选择保存的位置、文件名、文件类型。例如Excel的xls类型；
　　8、打开数据表格即可看到各个点的坐标值。
