溜溜问答 > 平面设计 > CAD问答 > 如何在CAD整图中提取局部？
Wengxiu
Wengxiu
邀请你来回答
392人阅读 2020-08-13

如何在CAD整图中提取局部？

我要回答
1个回答

如何在CAD整图中提取局部

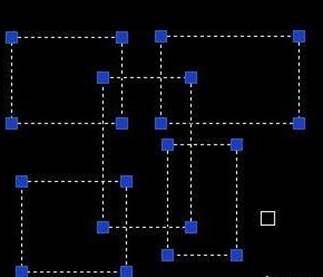

打开要处理的CAD文件，在整图中选中要导出的局部图形。

如何在CAD整图中提取局部？

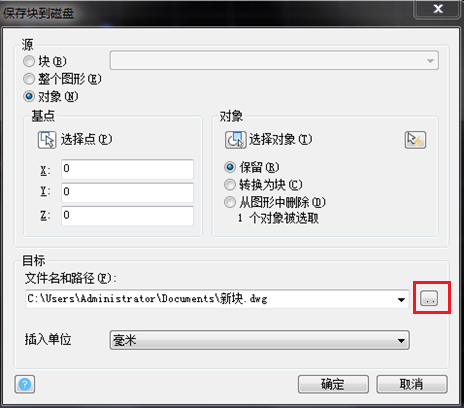

命令行输入“w”弹出 “保存块到磁盘”对话框。点击文件名和路径后面的小方框。

如何在CAD整图中提取局部？

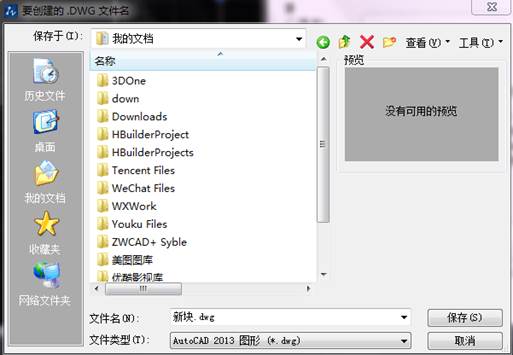

弹出对话框，这里可以更改图形的存放位置、名称及CAD版本。

如何在CAD整图中提取局部？

点击保存就形成了新的块文件。

如何在CAD整图中提取局部？

打开这个文件可以看到，这个文件里只存在刚才选中的图形。

如何在CAD整图中提取局部？

查看全部
2020-08-13
赞 回复 采纳

相关问题

CAD怎样提取局部？
共3条回答 >
HHQ寒： 什么意思？
赞 (1) 回复
如何在CAD图中提取坐标参数？
共2条回答 >
胡半仙： 1、打开图纸，然后单击工具-数据提取。2、选择“创建新数据提取”，单击“下一步”，然后为文件命名，例如“1111”，确定。3、选择“绘图/绘图集”，然后单击“下一步”。4、选择要提取的对象。全选-转到复选框中的复选框，然后退出所有选择并单击以选择所需的数据。点击下一步。5、选择所需的类，例如点的x，y和z坐标。点击下一步。6、预览当前输出是否正确。如果正确，请单击“下一步”。7、输出。选择保存的位置，文件名，文件类型。例如，xls类型的Excel。8、结果如下：从图中可以看出，此时共导出2356....
赞 回复
怎么在整张CAD图纸中提取局部？
共2条回答 >
泉州韬明建材有限公司小庄： 使用浩辰CAD制图软件在整张CAD图纸中提取局部的操作步骤：首先使用浩辰CAD打开要处理的CAD图纸文件，在整图中选中要导出的局部图形。如下图所示：在命令行输入“w”按回车键确认后即可弹出“保存块到磁盘”对话框。点击文件名和路径后面的小方框。弹出对话框，这里可以更改图形的存放位置、名称及CAD版本。点击保存就形成了新的块文件。打开这个文件可以看到，这个文件里只存在刚才选中的图形。如下图所示：
赞 回复
如何在UG 局部放大图中添加横线？
共2条回答 >
GY： 局部图框范围内空白处右键，点扩展，在扩展里右键工具栏空白里面点开曲线工具条，绘制好你要的线，选中右键里可通过编辑显示改线型，好了之后，视图外右键，退出扩展模式就好了，这样的线会同局部图一起移动变化！
赞 (2) 回复
如何在CAD整图中提取局部出来？
共1条回答 >
🌻Kami💎ho🌻： 你说的一部分是指其中的一个小部件，还是指在一个区域内的所有图形？如果是前者，你可以选择你要的线条，然后复制粘贴即可。如果是后者，你可以先用普通线条将你要的部分框起来，就是画个长方形或者什么形状，将你要的部分圈起来，然后从右下角到左上角那样框起来（包括你画的那个框框），然后复制粘贴到别的空白区域，然后用修剪命令，把你画的框框外的线全部剪掉，也是用反选取比较快，四下就搞定了，如果你选的区域有剖面线，那你就要把剖面现删掉重新选择填涂区域了。不知道我说的是不是你要的，，，，，，
赞 (4) 回复
