CAD巧用PL线画圆如何用PL线画圆？

1、打开CAD，输入pl命令。

2、确定pl后，选择一个起始点。

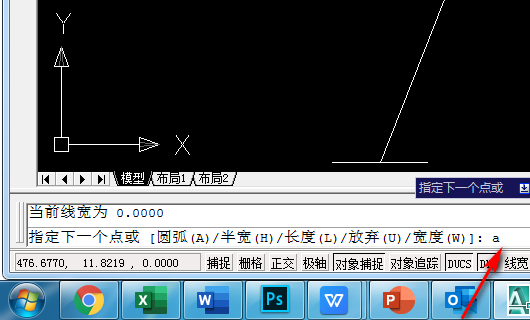

3、输入圆弧a，空格键确定。

4、确定a后，就可以先画一个圆弧。

5、画一个圆弧后，继续把剩下的补齐，直接用鼠标点击原来的圆弧就可以使之重合。

6、补齐之后，圆就画好了。

pl命令为多段线快捷键，画圆方法：

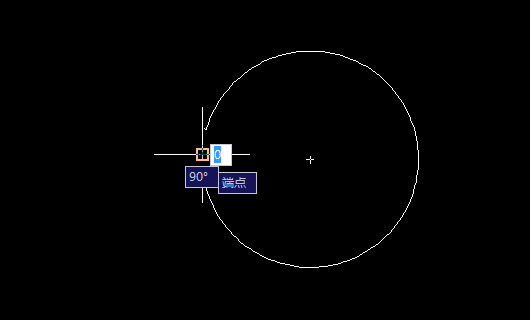

pl命令 a、选择多段线命令或者快捷键pl，左键选择起点1，移动鼠标，根据提示圆弧输入a，然后移动鼠标，输入弦长（tab可以改角度输入数值，数值为弦长与水平的夹角）得到一段圆弧，继续移动鼠标，左键起点1，就会得到需要的圆，此圆为两段圆弧组成的多段线

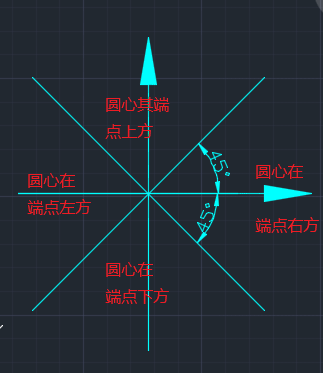

b、选择多段线命令或者快捷键pl，左键选择起点1，根据提示圆弧输入a，继续圆心输入ce，移动鼠标输入半径数值如25（tab可以改角度输入数值，数值为弦长与水平的夹角）以确定圆心2位置，移动鼠标会看到所绘制的圆弧是以点2为圆心，点1为起点，逆时针方向画圆弧的弧线，输入角度值（数值为弦长与水平的夹角），得到一段圆弧，继续移动鼠标，左键起点1，就会得到需要的圆，此圆为两段圆弧组成的多段线

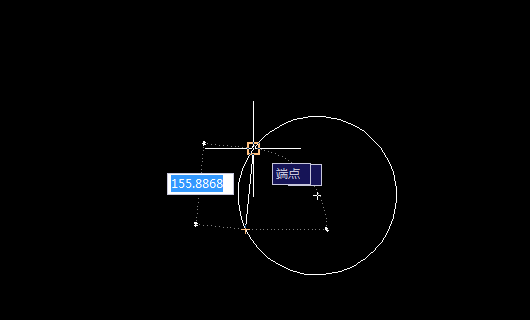

注意若是第一次使用pl如第一图，若不是会出现第二图（已经绘制多段线12，不是21）那么绘制的圆弧与多段线12的平行位置相切，且切点为起点
