建筑图中的门、窗要如何画？

建施平面图的门窗，天正建筑软件菜单设置好可随意往墙上插入，复制、移动、删除、标注随你意愿编辑；建施立面图的门窗，可自动生成，或画一个复制随意插入，移动、删除随意。

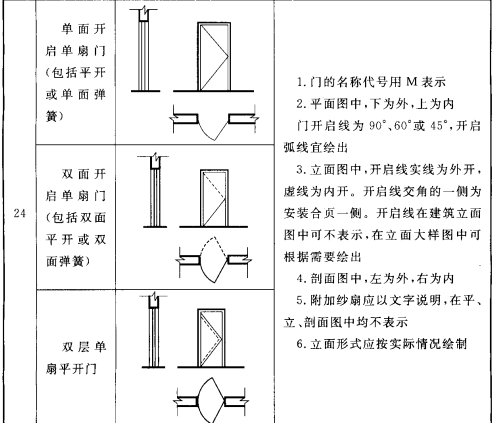

建筑图中的门、窗按《建筑制图标准》gb/t50104-2010画。

1、门

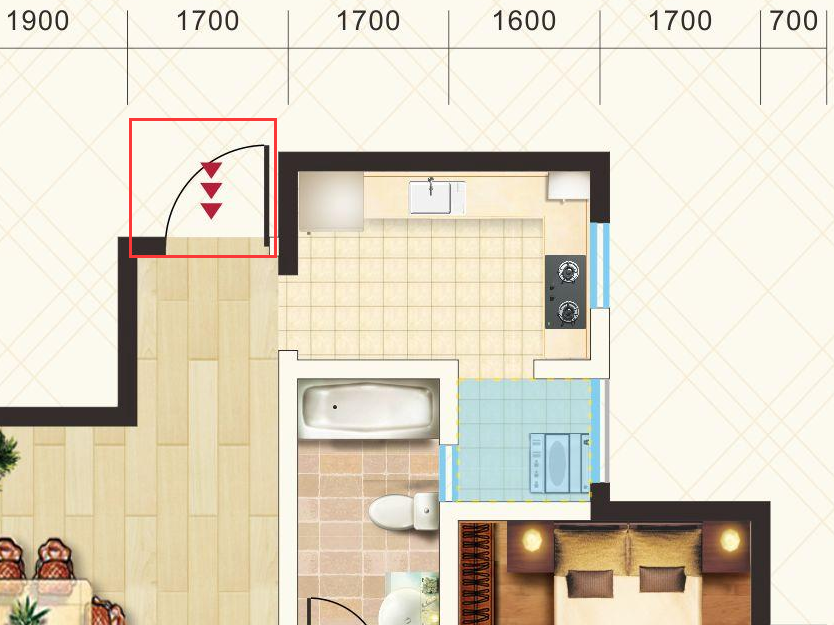

如果是图纸表达的话，门的表达是门竖向的一个方块加上类似一个开启方向的弧形，如下图标红处：

2、窗

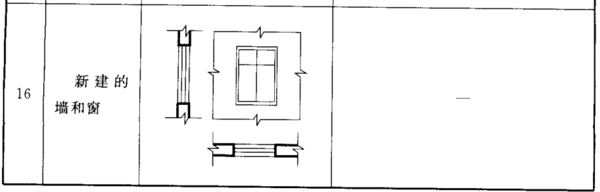

如果是图纸表达的话，窗的表达是在墙体上用双线加上示意窗户的宽度竖线。高窗的话是用虚线表达，如下图：

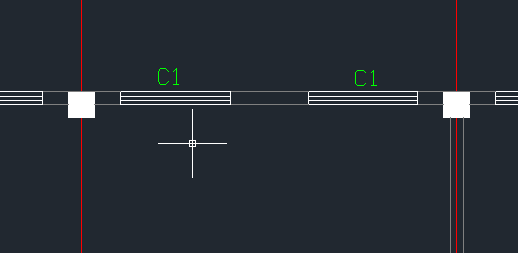

画三条线的表示窗户

画四条线的表示窗

一般情况是门为m，窗为c，飘窗未pc，所以一般是以名称的首个字母，后面再接上尺寸，但是具体每个设计院有院标的，在建施图中，肯定会有一张门窗表，内开外开，门窗尺寸等等都会说明，建施图中门窗编号必须对着建施图中的门窗表施工。

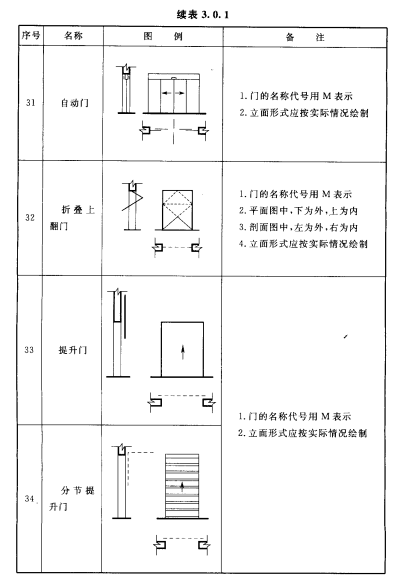

　　建筑图中的门、窗按《建筑制图标准》gb/t50104-2010画。

　　太多了！不截图了。
