建筑图中的门、窗要怎么画？

如果是软件的话，一般是CAD或者天正建筑来画有标准的模块如果是图纸表达的话，门的表达是门竖向的一个方块加上类似一个开启方向的弧形。窗的表达是在墙体上用双线加上示意窗户的宽度竖线。高窗的话是用虚线表达。

门离墙一般12厘米，窗户一般做中。门和窗一般都有一定的尺寸。也有格局需要的。门一般90厘米。根据自己的需要，也可以改。一般都有一定的模数。

　　建筑图中的门、窗按《建筑制图标准》GB/T50104-2010画。

　　太多了！不截图了。

建施平面图的门窗，天正建筑软件菜单设置好可随意往墙上插入，复制、移动、删除、标注随你意愿编辑；建施立面图的门窗，可自动生成，或画一个复制随意插入，移动、删除随意。

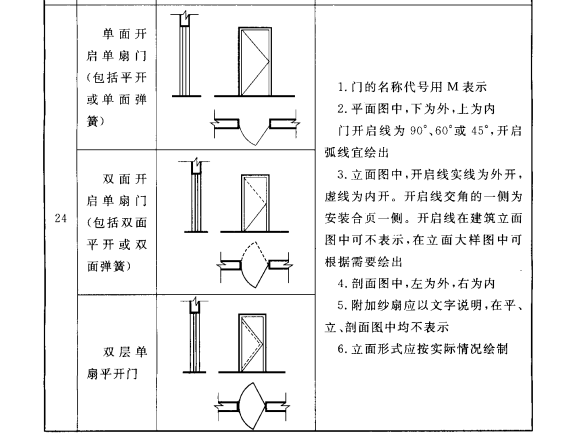

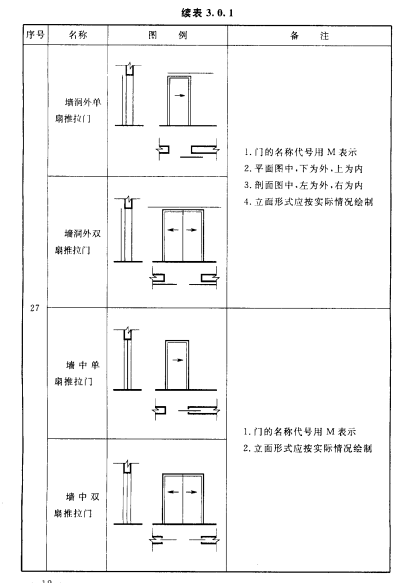

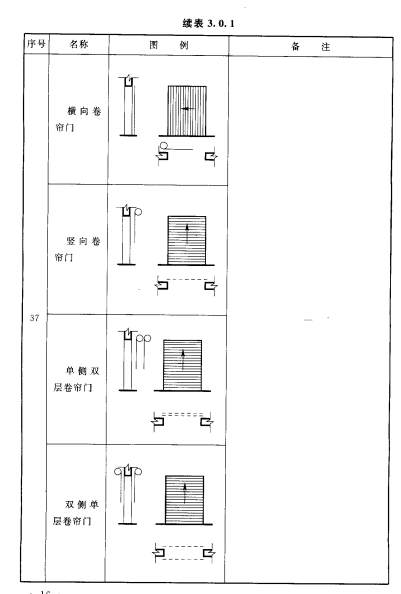

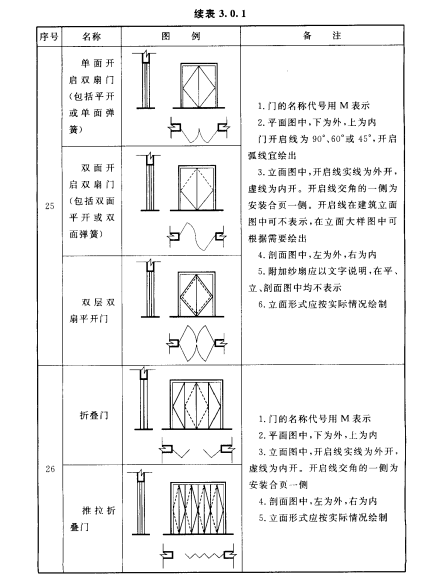

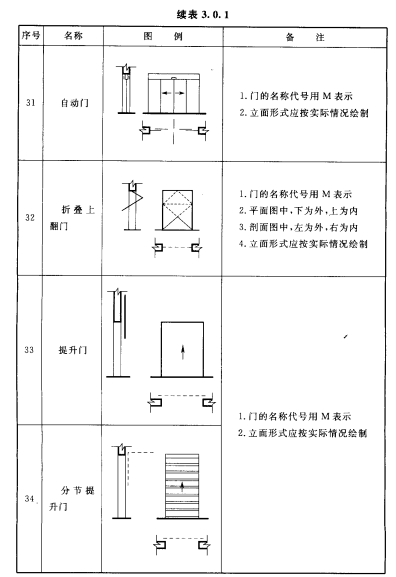

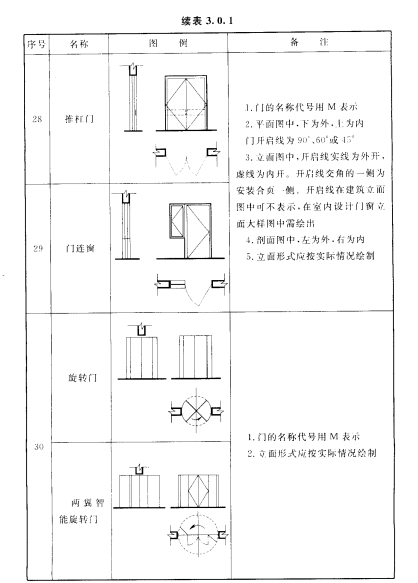

建筑图中的门、窗按《建筑制图标准》GB/T50104-2010画。

1、门

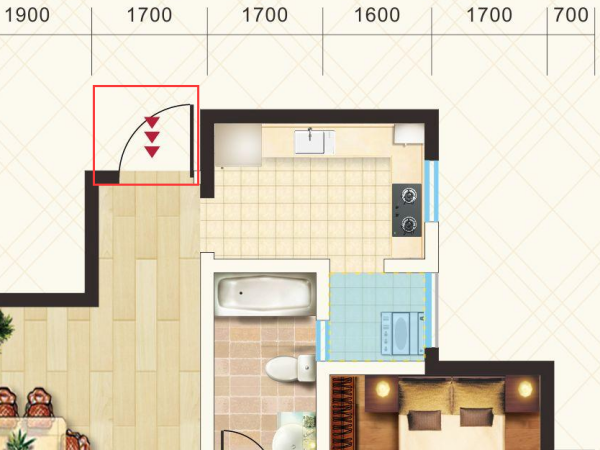

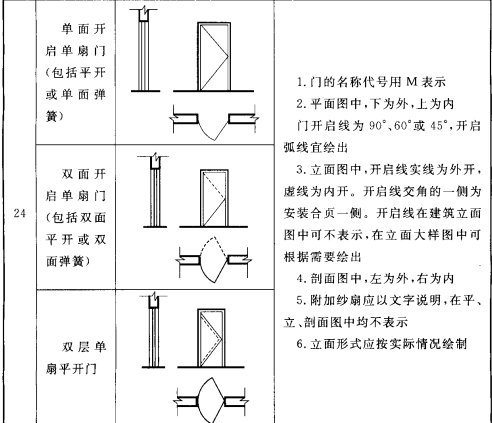

如果是图纸表达的话，门的表达是门竖向的一个方块加上类似一个开启方向的弧形，如下图标红处：

2、窗

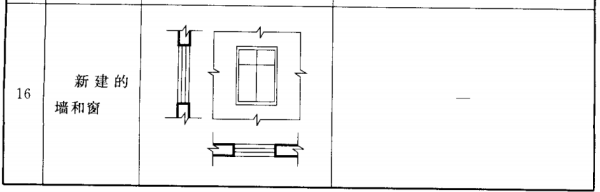

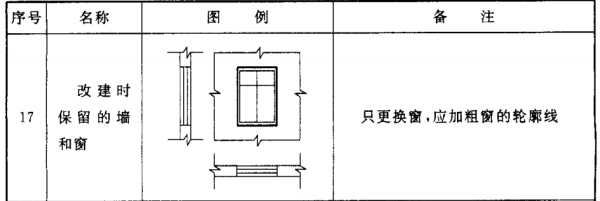

如果是图纸表达的话，窗的表达是在墙体上用双线加上示意窗户的宽度竖线。高窗的话是用虚线表达，如下图：

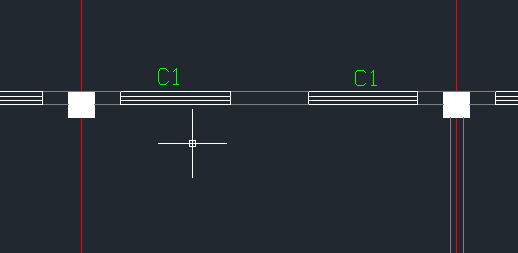

画三条线的表示窗户

画四条线的表示窗
