溜溜问答 > 平面设计 > CAD问答 > CAD中如何画斜线，如何输如角度？
kiss mayue
kiss mayue
邀请你来回答
347人阅读 2020-09-15

CAD中如何画斜线，如何输如角度？

我要回答
2个回答

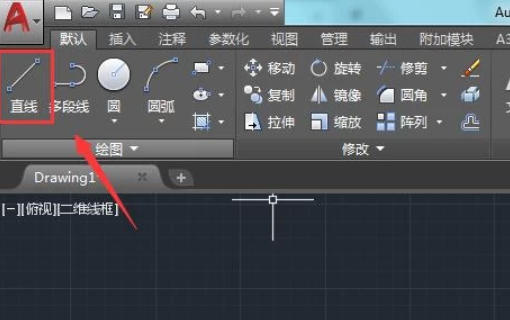

1、双击桌面上CAD的图标将CAD打开，然后在绘图里找到直线命令。

CAD中如何画斜线，如何输如角度？

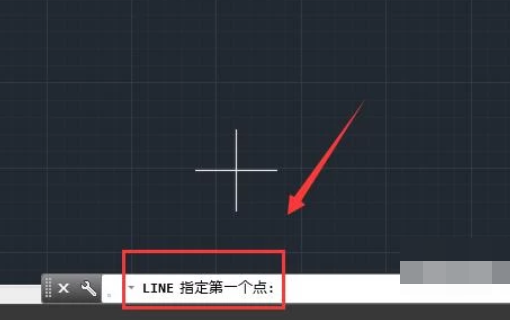

2、选择直线命令可以看到在命令行内提示我们指定直线的第一点。

CAD中如何画斜线，如何输如角度？

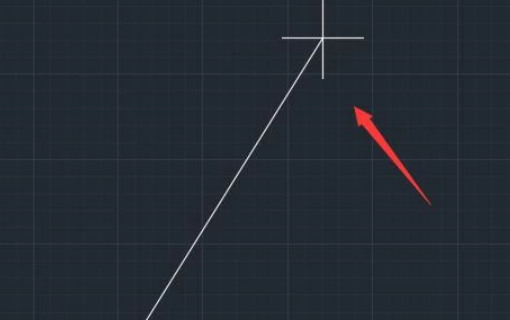

3、我们指定直线的第一点，然后移动一下鼠标左键指定方向。

CAD中如何画斜线，如何输如角度？

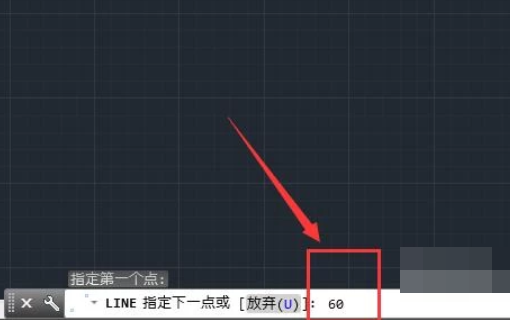

4、指定好方向之后并在命令提示行内输入需要的角度。

CAD中如何画斜线，如何输如角度？

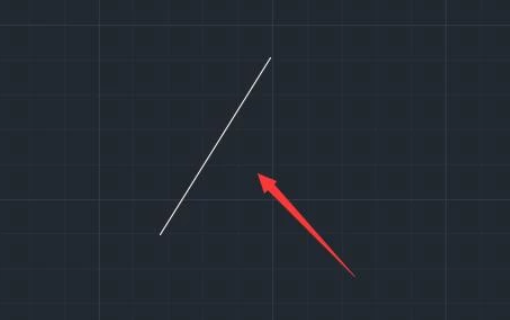

5、输入角度之后按下回车键，可以看到我们就得到了需要角度的斜线了。

CAD中如何画斜线，如何输如角度？

查看全部
2020-09-15
赞 回复 采纳

1、你可以用极坐标话，输入格式为@长度<角度。
2、你也可以画好水平线后进行旋转。
3、如果两端点确定，你可以直接连起来。

查看全部
2020-09-15
赞 回复 采纳

相关问题

CAD中如何画直线和斜线使其角度准确？
共2条回答 >
胡半仙： 1、电脑打开CAD软件，然后点击底部的极轴，打开极轴追踪。2、打开极轴追踪后，鼠标右键点击极轴，然后选择设置。3、计入极轴追踪页面，把启用极轴追踪打上勾，然后设置一个增量角也可以新建几个附加角，然后点击底部的确定。4、确定极轴追踪设置之后，画直线的时候，靠近设置的角度时就会出现一条很长的虚线提示。
赞 回复
CAD中如何画斜线，怎样输如角度？
共2条回答 >
假装在香港： 很简单的斜线画法打开极坐标，在直线上点一下，拖动鼠标可以看到参数用这个在命令栏里输入一个@长度
赞 回复
CAD怎么画角度斜线？
共1条回答 >
向来yuan浅： CAD怎么画角度斜线使用xline命令可以绘制出无限长的构造线，利用它能直接绘制出水平、竖直、倾斜及平行的任意角度斜线，作图过程中使用此命令绘制定位线或绘图辅助线是很方便的。命令启动方法：菜单：【绘图】>【构造线】命令行输入：xline或简写xl【实战】使用xline命令画任意角度斜线命令：_xline指定点或[水平（h）/垂直（v）/角度（a）/二等分（b）/偏移（o）]：v//选择“垂直（v）”选项指定通过点：ext//使用延伸捕捉于25//输入b点到a点的距离，如图1右图所示指定通过点：/....
赞 回复
CAD怎么画有角度的斜线？
共1条回答 >
你永远 不懂我： 很高兴为你解答：打开CAD软件在命令行输入ds在弹出的对话框中点击极轴追踪，勾选启动极轴追踪，点击“新建”输入你要画的斜线的角度。点确定，在图中追踪角度画斜线。
赞 回复
CAD如何画有角度的斜线？
共1条回答 >
郑涛： 用xl命令，有个角度参数，输入角度再来画就可以了
赞 回复
