CAD，Cass中怎么画这种等距的示坡线？

可以先画出基本的图线，然后采用偏移

先画其中一圈，然后用偏移命令偏移，就成了这种类似形状，具体方法大多是圆弧命令画的（arc命令，起点，重点，第二点，三点一圆弧）。
然后就是修改，看图不是转角的地方不用修改了，角落的转角圆弧不一样，这个地方倒圆修改成你需要的圆弧。
最后画路中间的斜线，这个就简单了。
然后教你一个技巧，如果是封闭的形状，但是不是合并的一条线怎么办呢？如果用多线段命令太麻烦，合并又限制太多。
输入命令，bo（边界创建）然后拾取点，拾取封闭的内部，然后会自动生产一个合并的图形，这样偏移整个就可以偏移，修改其中一个的时候再打断图形修改。

打开Cass，右边有地物绘制，找到地貌土质，坡坎，里面有自然斜坡
另外地物绘制菜单每个Cass版本可能不太一样，

画好第一条，，然后等距离去偏移啊。。第一条线可以用多段线来画要么用直线画完后也要合并否则偏移的时候不能整体偏移哦

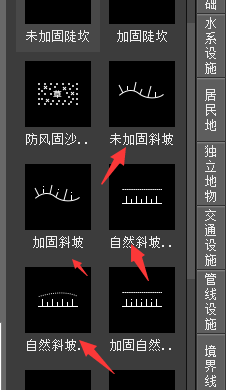

看截图，这个不是示坡线呢，属于斜坡线。在Cass中，选择下图所示的斜坡符号，绘制等距的坡顶和坡底线，就可以绘制出截图的效果。
