溜溜问答 > 平面设计 > CAD问答 > CAD中怎么画示坡线？
不会游泳的北极熊
不会游泳的北极熊
邀请你来回答
1080人阅读 2020-12-23

CAD中怎么画示坡线？

我要回答
2个回答

借助纬地,diCAD等软件可以轻松画出，如果你没有软件狗可以去网上下载一个试用版

查看全部
2020-12-23
赞 回复 采纳

　　使用设计软件gpCADz、或者gpCADx吧，能快速用CAD软件绘制出示坡线。

　　可以绘制CAD示坡线的CAD二次开发软件工业总图设计软件gpCADz、或者修建规划设计软件gpCADx。

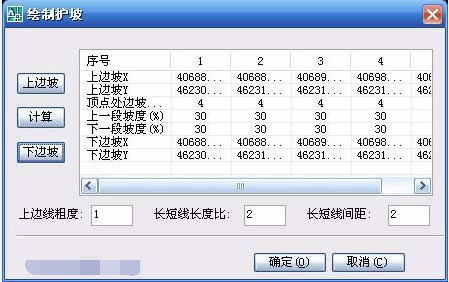

　　找到gpCADz或者gpCADx软件中的“竖向”菜单，再找到“护坡绘制”命令，看下面对话框：

CAD中怎么画示坡线？

　　设置好“上边线粗度”、“长短线比例”、“长短线间距”后，鼠标点击“上边坡”按钮，选择图纸上的一条边线，然后鼠标再点击“下边坡”按钮，选择图纸上的另一条边线，很快CAD示坡线就绘制出来了。

查看全部
2020-12-23
赞 回复 采纳

相关问题

CAD，Cass中怎么画这种等距的示坡线？
共5条回答 >
🌵： 先画其中一圈，然后用偏移命令偏移，就成了这种类似形状，具体方法大多是圆弧命令画的（arc命令，起点，重点，第二点，三点一圆弧）。然后就是修改，看图不是转角的地方不用修改了，角落的转角圆弧不一样，这个地方倒圆修改成你需要的圆弧。最后画路中间的斜线，这个就简单了。然后教你一个技巧，如果是封闭的形状，但是不是合并的一条线怎么办呢？如果用多线段命令太麻烦，合并又限制太多。输入命令，bo（边界创建）然后拾取点，拾取封闭的内部，然后会自动生产一个合并的图形，这样偏移整个就可以偏移，修改其中一个的时候再打断图....
赞 (2) 回复
CAD中如何画示坡线？
共2条回答 >
胡半仙： 　　使用设计软件gpCADz、或者gpCADx吧，能快速用CAD软件绘制出示坡线。　　可以绘制CAD示坡线的CAD二次开发软件工业总图设计软件gpCADz、或者修建规划设计软件gpCADx。　　找到gpCADz或者gpCADx软件中的“竖向”菜单，再找到“护坡绘制”命令，看下面对话框：　　设置好“上边线粗度”、“长短线比例”、“长短线间距”后，鼠标点击“上边坡”按钮，选择图纸上的一条边线，然后鼠标再点击“下边坡”按钮，选择图纸上的另一条边线，很快CAD示坡线就绘制出来了。
赞 回复
CAD，cass中如何画这种等距的示坡线？
共2条回答 >
胡半仙： 先画其中一圈，然后用偏移命令偏移，就成了这种类似形状，具体方法大多是圆弧命令画的（arc命令，起点，重点，第二点，三点一圆弧）。然后就是修改，看图不是转角的地方不用修改了，角落的转角圆弧不一样，这个地方倒圆修改成你需要的圆弧。最后画路中间的斜线，这个就简单了。然后教你一个技巧，如果是封闭的形状，但是不是合并的一条线怎么办呢？如果用多线段命令太麻烦，合并又限制太多。输入命令，bo（边界创建）然后拾取点，拾取封闭的内部，然后会自动生产一个合并的图形，这样偏移整个就可以偏移，修改其中一个的时候再打断图....
赞 回复
CAD，cass中怎么画这种等距的示坡线？
共2条回答 >
A梁平华鹏陶瓷专卖店： 看截图，这个不是示坡线呢，属于斜坡线。在Cass中，选择下图所示的斜坡符号，绘制等距的坡顶和坡底线，就可以绘制出截图的效果。
赞 回复
CAD中示坡线怎么画？
共1条回答 >
梦： 有很CAD多插件可以画，CAD功能的话，只能手动慢慢画了
赞 (4) 回复
