溜溜问答 > 平面设计 > CAD问答 > CAD水滴画法
高傑西
高傑西
邀请你来回答
88人阅读 2021-09-30

CAD水滴画法

我要回答
1个回答

1、两点（直径）作出下部的半圆；

2、利用对象不做捕捉切点，对半圆作一切线；

3、对切线作向上偏移处理，偏移距离110；

4、分别以半圆的端点，偏移线的端点、半径采用起点、端点、半径作圆弧；

5、修剪多余部分。

CAD水滴画法

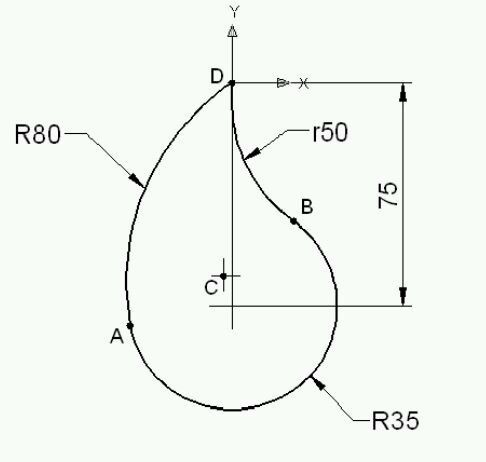

如图，

作一75的竖直线cd,以d点做一r80的圆，

再以c点作半径35的圆，

以两者右交点o1为圆心再作一r80的圆，修剪就得左半部分。

再分别以d,c点作半径为50，85的圆，

再以交点为图心作r50的圆，修剪掉多余的＋标注=如上图所示。

查看全部
2021-09-30
赞 (5) 回复 采纳

相关问题

CAD画法，CAD画法哪里学？
共4条回答 >
南柯一梦🍟： 下载一个DXP2004软件来学吧！我也是用这款的，还要阅读相关的书藉
赞 回复
如何用CAD画水滴？
共2条回答 >
胡半仙： 使用相切约束和尺寸约束命令，2010年以上的CAD版本都有的功能。
赞 回复
CAD水滴画法？
共2条回答 >
胡半仙： 1，画个直径70的圆2，从下端点做一个水平线，3，向上偏移1104，由图可以看出来r60与圆外切。那么过70的圆心偏移60与直线的交点为圆心画r605.修剪。6.以直线与60交点为圆心画r80图中可以看出来直径70内切与r80，所以过70圆心偏移10与上面的交画r80最后修剪
赞 回复
CAD水滴状图形怎么做？
共2条回答 >
A大树装饰℃宋丽娜： 1、打开正交，做条适当长度直线。2、以直线中点为圆心，半长为半径，作一个圆。3、删除多余线段，剩下半个弧，如图。4、以圆弧中点，做条适当长垂直向上直线。连接弧端到直线顶的两条直线。5、删除多余线，得到一个水滴图像。6、在复制两个水滴图像，位置分布均匀就完成了。
赞 回复
怎样在CAD中快速绘制水滴？
共1条回答 >
🎨创昕艺术工作室🎨： 怎样在CAD中快速绘制水滴？水滴听起来好像用CAD软件绘制会比较复杂，但是它其实绘制起来超级简单呢！1.首先，我们要打开CAD软件。2.我们打开正交，绘制一条适当长度的直线。3.然后，我们以直线中点为圆心，半长为半径，做一个圆。4.删除多余的线段，剩下半个弧，如图所示。5.以圆弧中点，做一条适当长的垂直向上的直线。连接弧端到直线顶的两条直线。6.删除多余的线条，这样水滴图像就绘制完成了。7.下图两个复制位置分布均匀水滴图像。
赞 回复
