CAD圆弧与直线链接画法

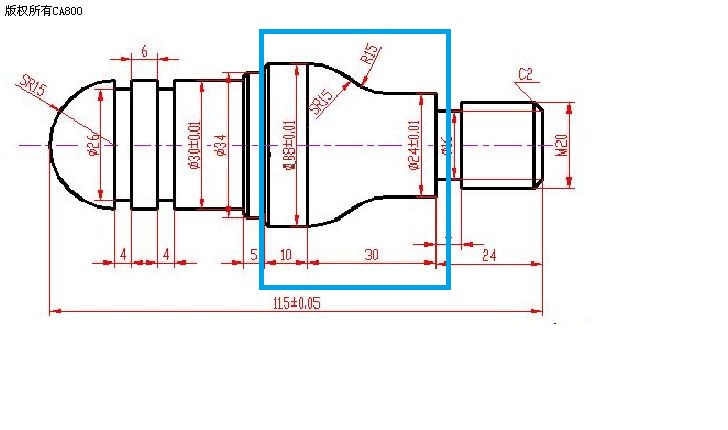

如图怎么用两个r15圆弧链接38与24跪求高手赐予图解感激不尽
CAD圆弧与直线链接画法
我要回答
1个回答

先画左上r15，就是38向下15为圆心画r15，画出后吧r15向外偏移15，再把距离24的上水平线向上偏移15 交偏移出15的圆于一点，此点就是右边r15的圆心，修剪后镜像就行了

查看全部
2021-09-29
赞 回复 采纳

相关问题

CAD圆弧画法 中间的圆弧大概画法
共3条回答 >
李冶邦： 步骤我自己画的，你一步一步的看吧。不清楚在问我把、。
赞 (2) 回复
CAD圆弧与圆弧相切画法？
共2条回答 >
简本之天道酬勤： 1、电脑打开CAD。2、打开CAD之后，先画两个圆。3、画好圆之后，输入圆的命令C，按空格键确定。4、确定圆的命令后，点击鼠标右键选择相切、相切、半径。5、然后分别在两个圆上找相切点。6、找到相切点之后，输入圆弧的半径，然后按空格键确定半径。7、确定半径后，就有了一个相切的圆，用修剪命令TR+空格两次，减掉多出来的部分。8、剪掉多出来的圆就得到了画与圆相切的圆弧。
赞 回复
CAD如何合并直线与圆弧？
共1条回答 >
还有谁？？： 在CAD的使用过程中，有时候需要合并直线与圆弧，那大家知道如何进行相关的操作吗？今天小编就来给大家简单讲解一下合并圆弧与直线的方法和步骤1、首先，大家先打开中望CAD软件2、点击界面左侧工具栏中的“直线”按钮，绘制出两条直线，如下图所示3、在CAD软件的命令行中输入f指令，按空格键确认4、确认命令后，根据命令行出现的指示完成相应的操作5、选择对象的时候，我们先选择第一条直线的端点，再选择第二条直线的端点6、注意这里要确保选中了两条直线，再按空格键确认7、这样，直线就与圆弧合并了
赞 回复
CAD如何修剪圆弧与直线？
共1条回答 >
冬枣啊： 1、打开CAD制图工具，然后点击左侧工具栏里的“直线”图标，在CAD编辑器绘图区绘制2条直线。或直接使用直线命令在命令行输入“LINE”命令字符，调用直线命令，在绘图框里任意绘制2条直线。2、绘制完成后，点击菜单栏里的“修改-圆角”命令图标或是直接在命令框里输入命令快捷键“F”即命令“FILLET”调用圆角命令，即打断角落并以平滑的弧线链接两侧。3、此时命令框会显示“圆角:多段线(P)/半径(R)/裁剪(T)/设置(S)/多个(M)/:”命令后，我们直接移动光标选择第一条直线，即操作“:”命令。....
赞 回复
CAD中圆弧的画法与步骤？
共1条回答 >
波比： 圆弧的画法与步骤？己知：圆弧AB，求作：弧等于已知弧AB。作法：1）在圆弧AB上取三点C，D，E。2）分别作cD，DE的垂直平分线，交于一点p。3）以点O为圆心，pA的长度为半径画⊙O。4）在⊙O上任取一点F，以F为半径，AB的长度为半径画弧，交OO于G。弧FG就是所求等于圆弧AB的弧。
赞 回复
