溜溜问答 > 平面设计 > CAD问答 > 求蜗轮、蜗杆CAD图纸，最好是蜗轮一张，蜗杆一张，总图一张， 没有齿数、模数要求，配对就行，谢谢。
高傑西
高傑西
邀请你来回答
83人阅读 2021-09-17

求蜗轮、蜗杆CAD图纸，最好是蜗轮一张，蜗杆一张，总图一张， 没有齿数、模数要求，配对就行，谢谢。

我要回答
1个回答

caxa里面有软可以生成蜗轮蜗杆副（结构简图），齿轮副，你可以试一下。或者机械版的CAD有扩展一些功能可以生成。

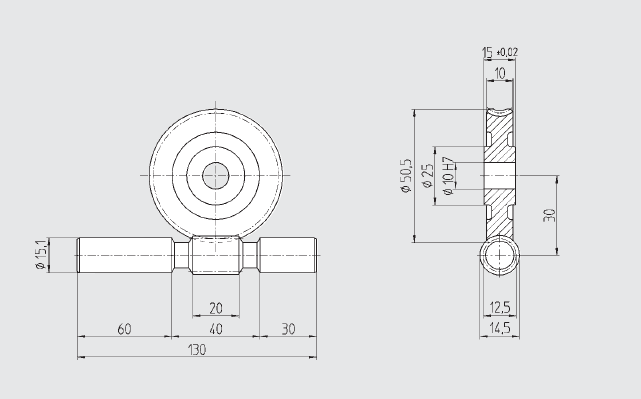

你也可以到瑞士gudel公司网站http://www.gudel.com下载蜗轮蜗母的样本，里面有一些蜗轮蜗母副的参数，见下图。

或者在http://www.gudel.com/fileadmin/dl/，下载2d、3D通用格式图纸（igs，step，dxf三种格式），从030规格到180规格（中心距）都有，但是好像没有蜗轮蜗母副详细图纸。


求蜗轮、蜗杆CAD图纸，最好是蜗轮一张，蜗杆一张，总图一张， 没有齿数、模数要求，配对就行，谢谢。

查看全部
2021-09-17
赞 回复 采纳
