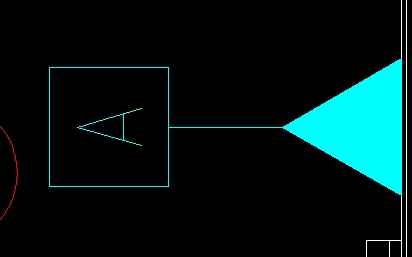

CAD填充的三角形标注
这个标注代表什么？还有怎么画出来的？
3个回答
基准。CAD注释有这个符号，不需要你画。
查看全部
2021-09-17
基准面符号，各个版本的CAD（天正、中望、天河）等都有不完全相同的表示方式，也可以参照国际的标准自己做好图库，今后调用。
查看全部
2021-09-17
这是公差符号，指向被测要素的意思，a指的是以零件图以a面为基准。这个符号可以在插入字符中找到，也可以按照国家标准画出。
查看全部
2021-09-17
