CAD中关于六边形的旋转角度问题

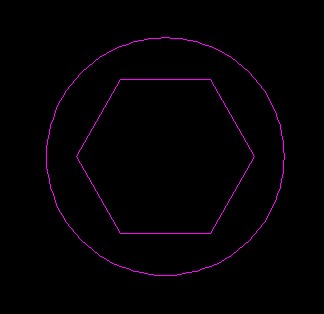

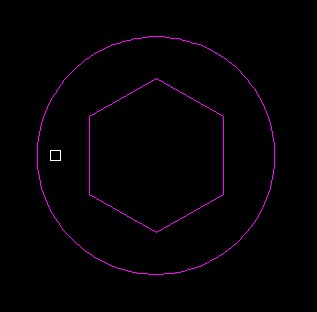

效果图应该是图一:我是完全按照教程来做的,最后一步是@8<142,可是我画出来的却是这样子的,角度不对啊,于是我反复重复了好几次,还是不行。不知道怎么解决?求大神帮忙!
CAD中关于六边形的旋转角度问题 CAD中关于六边形的旋转角度问题
我要回答
4个回答

转角度顺时针为负,逆时为正。

查看全部
2021-09-16
(1) 回复 采纳

你的角度刚好设置反了吧,好像是顺时针为正,逆时针为负,你试试设置成-142试试。可能是这个原因

查看全部
2021-09-16
(1) 回复 采纳

前提:你已经将六角形及外圆准确话好了,就差六角形旋转的问题了。如果你的图形位置是图一的情况,请输入命令:ro,选择六角形,圆心为基点,输入角度8/-8,即可

CAD中关于六边形的旋转角度问题


如果你的图形位置是图而的情况,请输入命令:ro,选择六角形,圆心为基点,输入角度22/-22,即可

CAD中关于六边形的旋转角度问题

查看全部
2021-09-16
(1) 回复 采纳

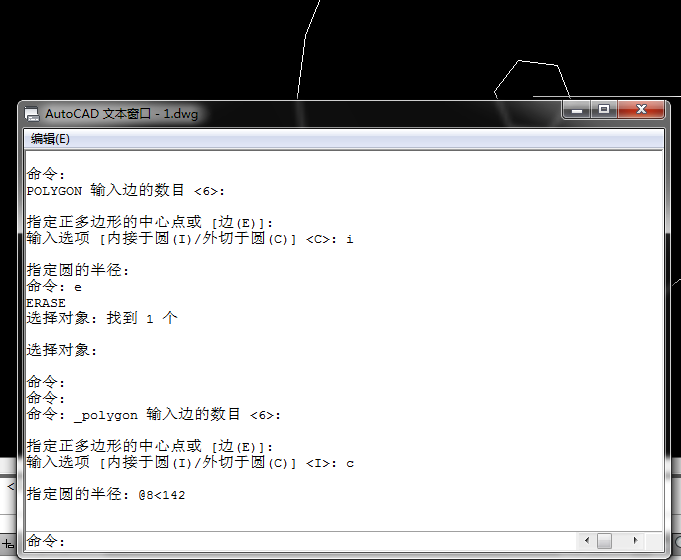

你在画正多边形时,在提示“输入选项〔内接于圆(i)/外切于圆(c)〕”下,需要打入字符"c"即按“外切于圆”的方式画才行,最后的输入没有问题。

CAD中关于六边形的旋转角度问题

查看全部
2021-09-16
(1) 回复 采纳
