溜溜问答 > 平面设计 > CAD问答 > CAD这个图怎么画呢？主要是箭头所指的那条圆弧是怎么得到的？谢谢？
kiss mayue
kiss mayue
邀请你来回答
49人阅读 2021-09-16

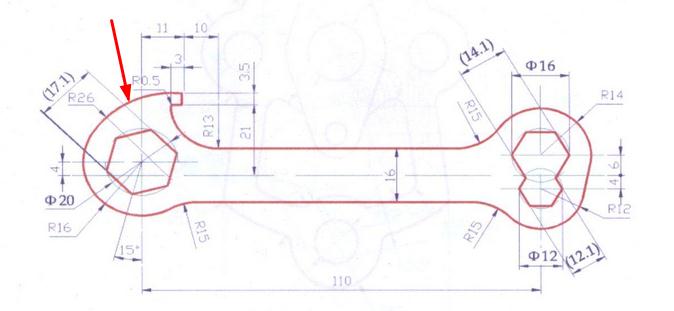

CAD这个图怎么画呢？主要是箭头所指的那条圆弧是怎么得到的？谢谢？

CAD这个图怎么画呢？主要是箭头所指的那条圆弧是怎么得到的？谢谢？
我要回答
4个回答

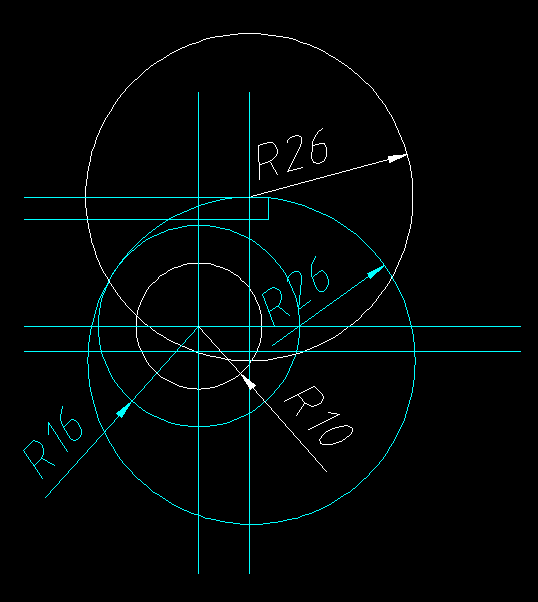

我是这样画的。

CAD这个图怎么画呢？主要是箭头所指的那条圆弧是怎么得到的？谢谢？

查看全部
2021-09-16
赞 回复 采纳

用多段线,先画一条线,然后输入命令w,回车,输入箭头尾部宽度,回车,输入箭头前端宽度(一般为0),然后自己在看长度多少合适,箭头怎么美观就怎么画,没多大要求的。

查看全部
2021-09-16
赞 回复 采纳

先画大圆然后画小圆 然后切割

查看全部
2021-09-16
赞 回复 采纳

以正六边形的中心为圆心，画半径为16的圆，圆心画一条水平直线，交点为圆心画半径15的圆，圆心下方4mm画水平直线，交点画半径为26的圆，三者交点即为该图！

查看全部
2021-09-16
赞 回复 采纳

相关问题

CAD求指教　怎么画也画不出那条圆弧？
共4条回答 >
Hannah： 可以这样：绘图---圆---相切、相切、相切。鼠标点击3个相切点的大概位置，就会画出一个圆，再用修剪命令剪去多余的部分就行了
赞 (1) 回复
CAD灯饰图主要是什么图呢？灯饰平面图咋么画呢？谢谢？
共3条回答 >
🌻： 使用CAD画灯具，以2维平面视图为主，平面图是指：在水平视线所看到的结构，将其以几何的形式绘制出来，平面图还包括灯具平面解剖图，一般灯具平面图都有：灯具需用零件、数量，灯饰由吊链（或底盘）到吊饰的结构示意图，也就是有上到下是要先放置哪些零件，这样查阅者就一幕了然了
赞 (7) 回复
怎样画CAD这个圆弧+箭头图，急？
共2条回答 >
真真： 那个圆弧,目测是粗线中间到左边是50,粗的地方中间是5,两边是10.等于小圆弧是47.5,大圆弧是52.5.然后填充,就成了下面一部分.中间是高8宽5的矩形填充,上面是15宽10高的三角形填充....要我画的话我就这么画...
赞 回复
CAD这个图怎么画啊，主要是各个圆弧之间是怎么连接起来的？谢谢？
共2条回答 >
阿渡： 用绘图--圆弧--相切相切半径画圆弧就ok了或者是用倒圆角命令也可以只要你的连接圆弧半径是已知就ok
赞 回复
CAD这个图怎么画？关键是红色箭头所指这两个连续的圆弧？
共2条回答 >
徐赛： 你好，这样试试。
赞 (5) 回复
