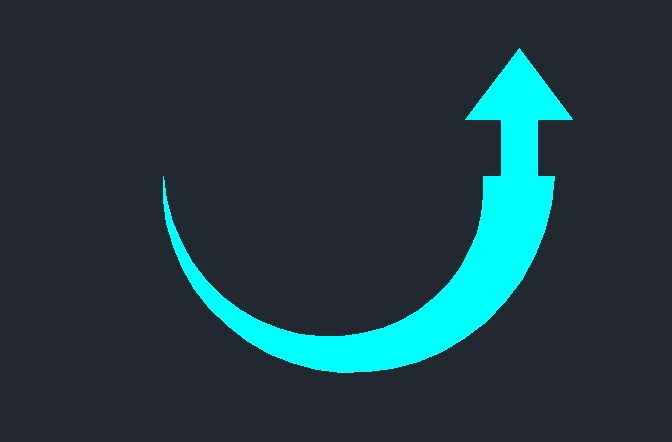

怎样画CAD这个圆弧+箭头图,急?

求大神们详细步骤!!
我要回答
2个回答

一个很简单的多段线练习

pl——屏幕随便一点——w——0——10——a——a——180——r——25——0——w——5——5——l——f8——8——w——15——0——l——10,搞定

怎样画CAD这个圆弧+箭头图,急?

查看全部
2020-12-23
回复 采纳

那个圆弧,目测是粗线中间到左边是50,粗的地方中间是5,两边是10.等于小圆弧是47.5,大圆弧是52.5.然后填充,就成了下面一部分.中间是高8宽5的矩形填充,上面是15宽10高的三角形填充....
要我画的话我就这么画...

查看全部
