溜溜问答 > 平面设计 > CAD问答 > 这个图AutoCAD怎么画？
kiss mayue
kiss mayue
邀请你来回答
150人阅读 2021-09-03

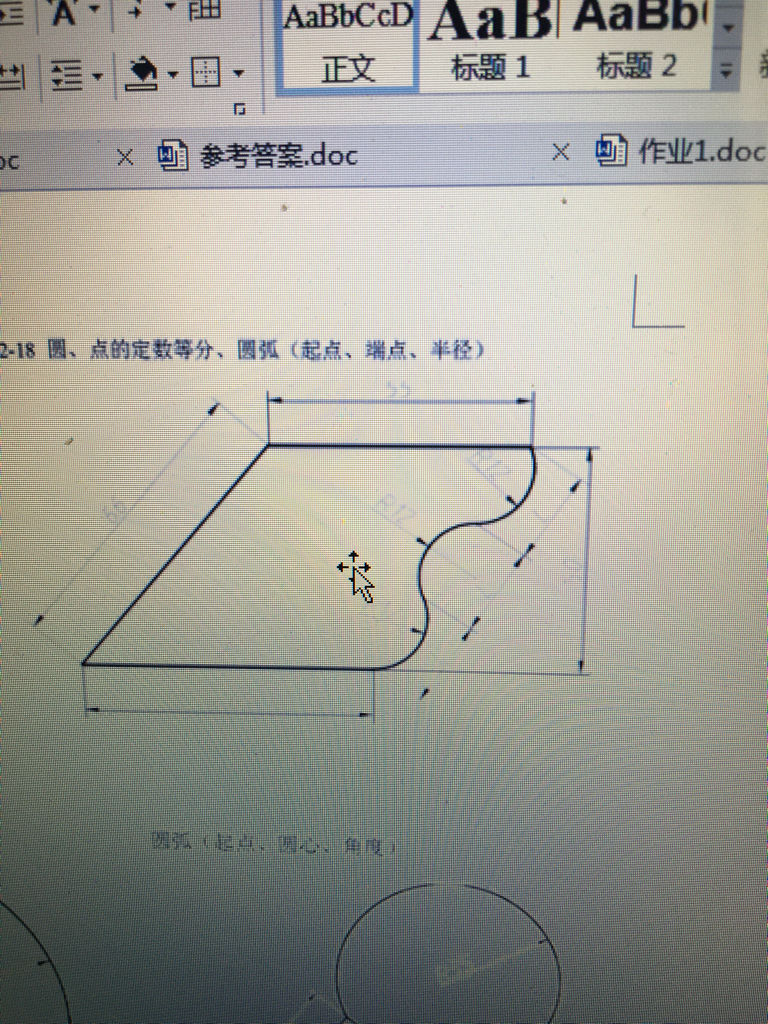

这个图AutoCAD怎么画？

这个图AutoCAD怎么画？
我要回答
5个回答

需要我来帮你画吗

查看全部
2021-09-03
赞 回复 采纳

你留个邮箱给我。我画好了给你邮箱发过去

查看全部
2021-09-03
赞 回复 采纳

先确定圆心和圆的大小，然后剪切掉多余的就可以了，或者画出大概然后在参数里面的几何约束添加相切

查看全部
2021-09-03
赞 回复 采纳

先在格式菜单设置点的样式，再定数等分

查看全部
2021-09-03
赞 回复 采纳

先画最下面的直线（我看不到数据），之后就偏移上去50，得出上面的线段。然后在最下面线段的最左边的端点为圆心画一个半径为66的圆，然后和圆相切的交点连起来就得出了66这根线段，然后画出最上面55的那根线段，然后开始画圆弧，把最左边的线段上下连起来，然后用命令：div 等分3份，之后得出2个点，之后找到CAD菜单栏中的绘图--圆弧--起点、端点、半径然后就把圆画出来即可。

查看全部
2021-09-03
赞 回复 采纳

相关问题

AutoCAD怎么画这个图？
共4条回答 >
苏小疯： 图上31º其余角度不清，不是对称，不明。如果是30º，就可以对称了。画好一个细部用阵列，环形阵列，项目总数6，中心点拾取，复制时旋转项目，就可以了。辅助画同心圆d28，d53，r32，然后画30º线，画r9圆，再画r3圆，然后剪切就可以成了。
赞 (1) 回复
用AutoCAD怎么画这个图？
共3条回答 >
ck007： 例如，画半径15的圆：1、先画半径为86的圆；2、将r86的圆往里偏15；得r71的圆3、将那根长的中心线往下偏15；其与r71的圆的交点就是圆心。4、画r15的圆。
赞 回复
AutoCAD这个图怎么画？
共3条回答 >
迎迎： 1、画两个同心圆一个r25一个r232、以圆心为起点向右做水平线4.5再向左延长4.5得到两个端点以后向上做两条平行的垂直线，交r23/r25的园，得到4个交点。3、选择两条垂直线，输出阵列快捷键（ar）选择中心旋转阵列，角度60，中心选取圆心，个数5；在输出修剪命令（tr）剪去不需要的部分即可。
赞 (1) 回复
AutoCAD中，这个图怎么画？
共1条回答 >
āáǎà： 这个图形的画法需要用CAD中的移动命令。先将正方形的边长用定数等分成十二等分。再按图形要求画线，作出小正方形。再移动命令移动复制，旋转。
赞 回复
用AutoCAD，这个图怎么画？
共1条回答 >
混蛋： 用CAD画有点难阿，主要就是不知道怎么约束，我用Proe画出来了，很多这种图，都没有尺寸，需要去相互约束的，我们可以用不同的软件去绘制，比如Proe的草绘就很好用，我也考虑下用CAD怎么画，呵呵，想到再告诉你咯，
赞 回复
