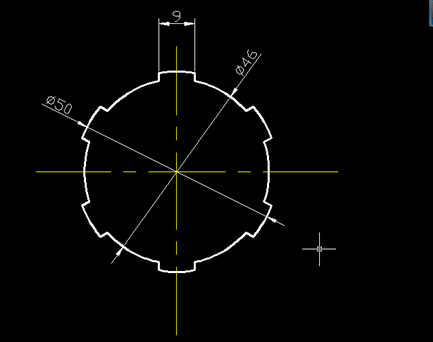

AutoCAD这个图怎么画？

先画两个直径为46和50的圆再把元等分成五份。然后根据长度打断，后面的就好画了！

先画辅助线，捕捉交点画圆，再画突出部分，画凸出部分时调用直线命令，捕捉垂直辅助线与圆的交点，即上象限点，鼠标先不要按下去，在打开正交模式下输入4（由图计算知）指定第一点，然后绘制上部突出部分，然后用阵列（快捷键ar)命令中的环形阵列命令阵列突出部分，然后调用修剪命令（快捷键tr,注意，输入tr后按两次空格键表示）减去多余部分，你可以多上网自学一些CAD课程

1、画两个同心圆 一个r25一个r23
2、以圆心为起点向右做水平线4.5 再向左延长4.5 得到两个端点以后向上做两条平行的垂直线，交r23/r25的园，得到4个交点。
3、选择两条垂直线，输出阵列快捷键（ar）选择中心旋转阵列，角度60，中心选取圆心，个数5；在输出修剪命令（tr）剪去不需要的部分即可。
