溜溜问答 > 平面设计 > CAD问答 > CAD 按样式打印 指定颜色不能加粗
流逝的夏天
流逝的夏天
邀请你来回答
115人阅读 2021-08-25

CAD 按样式打印 指定颜色不能加粗

CAD 打印图纸，按样式打印的，红色指定打印加粗，但是打印出来全部是细线。设置什么的应该没有问题，不知道是什么原因。别人传过来的图。自己电脑编辑的图没有问题。。。
我要回答
1个回答

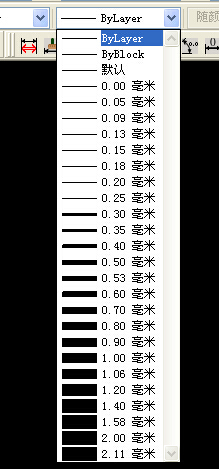

通常打印的时候都要选择“打印对象线宽” “按样式打印”，如果不能打印出粗线，那要看这些线所在的图层的线宽。如果图层线宽没有问题；那就单独选择这些线看这些线的线宽，因为有时候虽然线是属于这个图层，但这些线的线宽和图纸的线宽不一样

CAD 按样式打印 指定颜色不能加粗

查看全部
2021-08-25
赞 回复 采纳

相关问题

CAD打印时在打印样式里面不能选择颜色，只有普通样式，
共3条回答 >
弦外之音： 只要在打印样式栏中新建一个打印样式即可！以后打图都可用的
赞 (1) 回复
为什么CAD里面打印样式表（笔指定）下面的显示打印样式总是灰的，不能勾选呐？
共3条回答 >
H💤： 你的线宽是在哪里设置的，如果不是打印彩色的话建议直接在模型空间来调线宽，打印样式是灰色可能是打印机不支持
赞 回复
CAD打印样式不能编辑 颜色设定不了
共1条回答 >
刘庆兵： 可以，OP中打印与发布面板下有个打印样式设置，可以转换打印样式。但是我没有转化过，不清楚最后是否可行！
赞 (1) 回复
CAD 按颜色打印
共1条回答 >
家尚通雷： 不用那么复杂。打印的时候把“打印样式表（笔指定）”选择成monochrome.ctb打印出来就全是黑白的。如果选择gtayscale.ctb打印出来就是带灰度的黑白色。
赞 回复
CAD打印怎么按样式打印又不打印对象宽度？
共1条回答 >
风子： CAD提供的打印样式表主要对输出颜色进行预设，线宽都是采用的默认值：使用对象线宽。如果你在图中针对所有图形都设置了线宽(可以通过图层设置，也可以每个图形单独设置)，在打印时只需考虑输出颜色的话，可以直接选用CAD自带的某个CTB文件。如果你需要通过颜色控制打印线宽，在选用某个CTB文件后，需要点编辑按钮，根据自己的需要去设置线宽，调整好后可以另存一个CTB文件供今后使用，不用重复进行相同的设置。
赞 回复
