溜溜问答 > 平面设计 > CAD问答 > CAD多线段箭头
流逝的夏天
流逝的夏天
邀请你来回答
88人阅读 2021-08-17

CAD多线段箭头

我用CAD 的多线段命令或者le命令打算画有箭头的线段，但是无论我用哪种方法都显示不出箭头，只有线段，请问是怎么回事？万分感激！
我要回答
4个回答

输入le 时后,线拉长点试试,按d 可时行修改

查看全部
2021-08-17
赞 回复 采纳

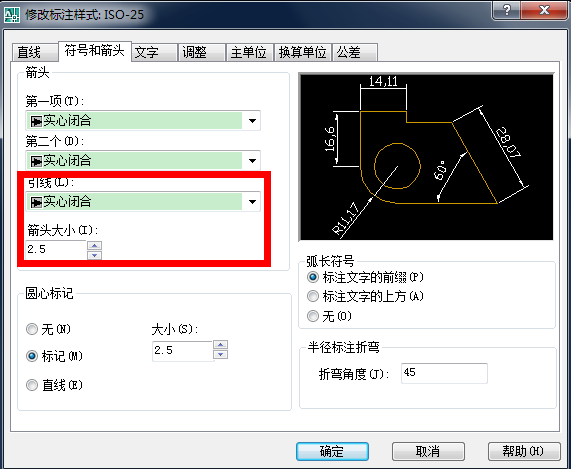

看下标注样式里面箭头是怎样设置的

CAD多线段箭头

查看全部
2021-08-17
赞 回复 采纳

开始画箭头时起点要设置宽输入h回车输入一个值，终点h=0

查看全部
2021-08-17
赞 回复 采纳

是个多段线的命令。距离：选择多段线命令，看清楚命令行，选择适应的线宽，注意画箭头的时候线宽就可以了，一端宽度数据，另一端宽度数据输入0.希望可以帮到你

查看全部
2021-08-17
赞 (3) 回复 采纳

相关问题

CAD多线段怎么用？
共2条回答 >
tsai： 可以用命令pl回车，然后点击绘制。或者直接在工具栏选中多选段工具，然后点击绘制。多线段和线段的区别在于多线段绘制的图形再选中就是一个整体，而线段绘制出来的线条一次只能选中其中一根线段。
赞 回复
CAD多线段怎么设置？
共2条回答 >
单枪匹马.： CAD中多段线宽度设置步骤：在CAD工具栏中选择多段线或在命令行中输入CAD多段线快捷键pl，然后按回车键确认。点击鼠标指定第一点；然后在CAD命令行中输入h按回车键，设置多段线端点半宽或输入w设置多段线宽度，半宽即宽度的一半。在CAD命令行中输入多段线半宽值后回车；指定端点半宽，默认和端点半宽一样，直接按回车就行。此时CAD多段线线宽设置好了，可以看一下画出来的多段线是否符合标准。
赞 回复
CAD单线段怎么变成多线段？
共2条回答 >
林重羽： CAD中直线和多段线是可以互转的1、电脑打开CAD，画一条连续但不连接的直线。2、画好线之后，输入命令PE，按空格键确定命令。3、确定PE命令后，输入多条命令M，按空格键确定。4、确定M后，选择对象，按空格键确定。5、然后输入Y，确定转换为多段线，空格键确定。6、确定Y后，点击合并选项，然后空格两次。7、就可以把几段直线合并为多段线了。8、输入命令X，按空格键确定。9、选择对象，按空格键确定。10、确定之后，就可以把多段线炸开，变成几条直线了
赞 回复
CAD如何将多线段组合成箭头？
共1条回答 >
dream： CAD如何将多线段组合成箭头？1.首先，我们打开中望CAD软件。2.我们在命令行中输入pline，根据命令行提示指定多段线的起点。再输入w，指定箭头的起始宽度为0，终止宽度为5（终止宽度即箭头最宽处的尺寸），再指定箭头的长度，箭头即完成。3.箭头绘制完成后不要结束命令。再输入w，指定多段线起始宽度为0，终止宽度为0，再指定直线的长度，即为箭头后的直线。4.结束命令后，带箭头的线就完成了。
赞 回复
CAD 多线段
共1条回答 >
🧀🧀🧀： 操作过程如下：按f8打开“正交”1、命令行中输入：绘制箭头：pl—指定起点—选宽度w(回车）—起点宽度为“0”，(直接回车，默认为0。00）—输入端点宽度0.5(回车）—选择“长度l”—输入“2”（回车）2、绘制箭头上的直线：命令行输入“l”----点击“对象捕捉中的捕捉到中点”----鼠标指到箭头宽的一端，自动捕捉到了中点——在中点上点一下，鼠标右移----命令行中输入“3”——回车。到此步，箭头画好了。3、将箭头旋转：命令行中输入“ro”—根据提示选中全部箭头，右击鼠标点一下—指定箭头的头部....
赞 (17) 回复
