CAD如何画a3图框？

1、a3图框分为外框和内框，外框尺寸长度为420mm，外框尺寸宽度为297mm。

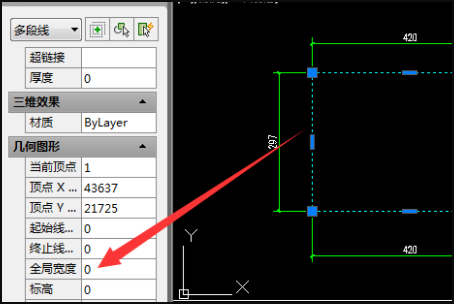

2、外框没有全局宽度，全局宽度数值为0。

3、内框尺寸长度为390mm，内框尺寸宽度为287mm。

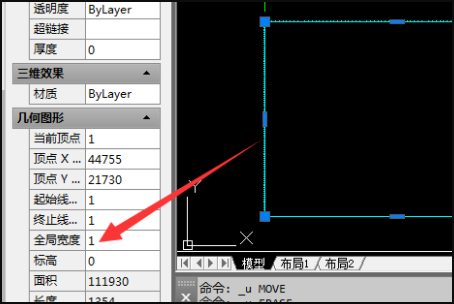

4、内框全局宽度数值为1。

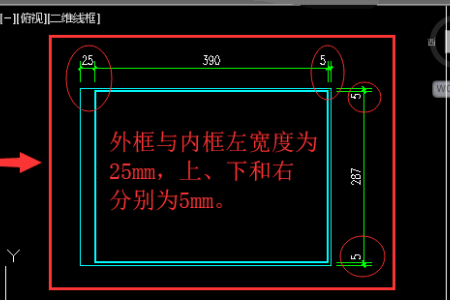

5、外框与内框的位置也有固定的参数设定，左宽度为25mm，上、下和右分别为5mm。

工具/材料：电脑、CAD。

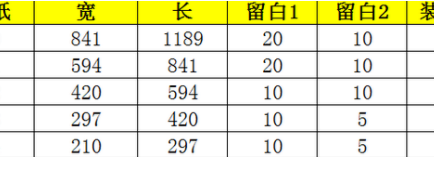

第一步，查看相应的图纸尺寸，a3的尺寸为420mm×297mm。

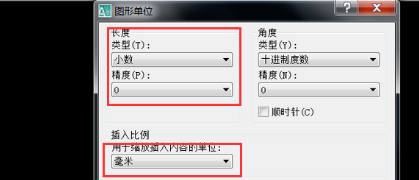

第二步，打开CAD软件，创建图。

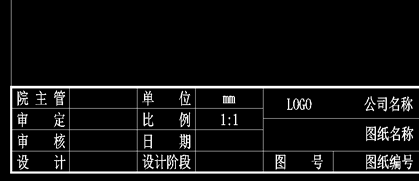

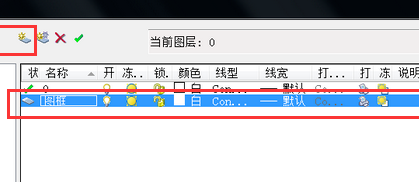

第三步，根据国标要求新建设置图层。

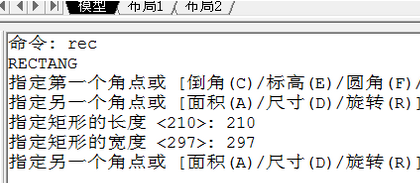

第四步，使用矩形命令rec画，420mm×297的矩形。

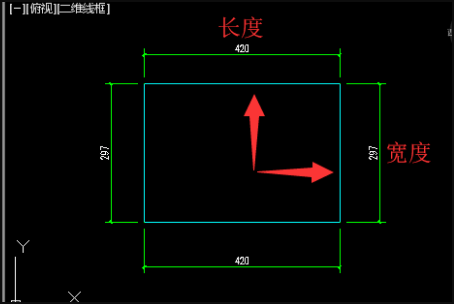

第五步，画完尺寸应该是420mm×297mm的效果如下。

第六步，接着绘制图纸区域，按标准预留装订线的情况，图纸区域距图框为5mm。

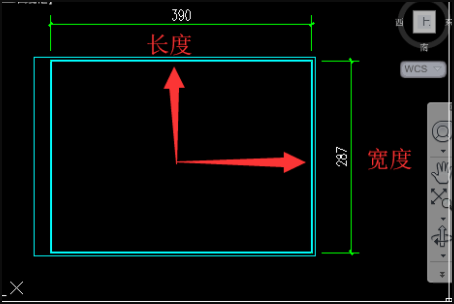

第七步，使用偏移指令：o ，将绘制的矩形向内偏移5mm。然后调整内侧矩形的左边框，所的左边框距离左图框为25mm。
