溜溜问答 > 平面设计 > CAD问答 > CAD中怎么进行圆弧5等分？
kiss mayue
kiss mayue
邀请你来回答
222人阅读 2020-08-28

CAD中怎么进行圆弧5等分？

我要回答
2个回答

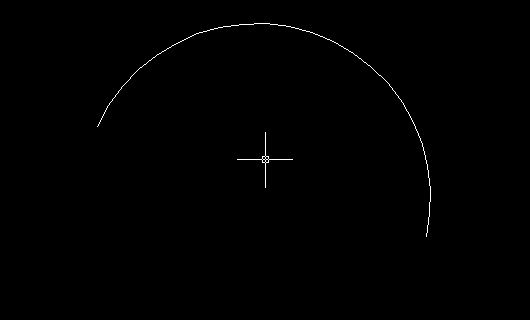

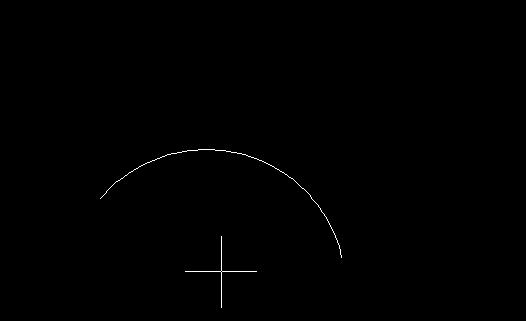

1、打开CAD，画一个圆弧。

CAD中怎么进行圆弧5等分？

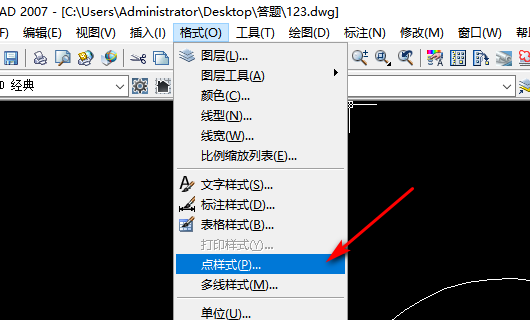

2、画好圆弧后，点击格式中的点样式。

CAD中怎么进行圆弧5等分？

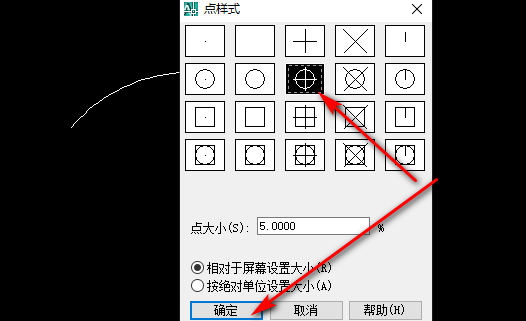

3、点击进入点样式后，选择一个样式，然后点击确定。

CAD中怎么进行圆弧5等分？

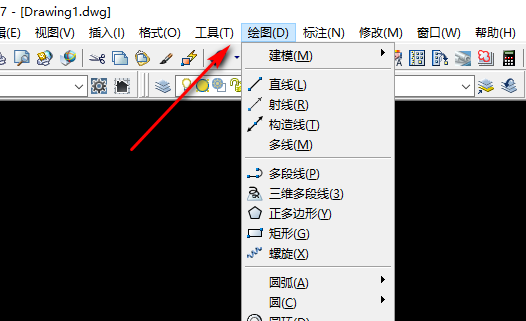

4、然后点击绘图。

CAD中怎么进行圆弧5等分？

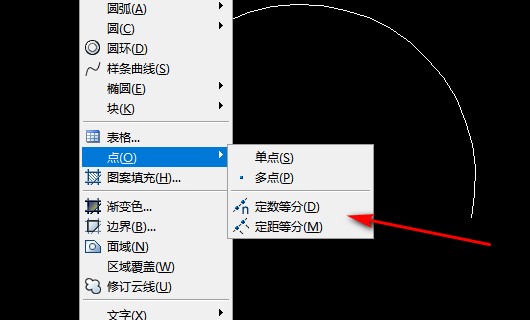

5、点击绘图后，选择点，选择定数等分或者定距等分。

CAD中怎么进行圆弧5等分？


6、选择定数等分后，选择对象，输入等分的数量。

CAD中怎么进行圆弧5等分？

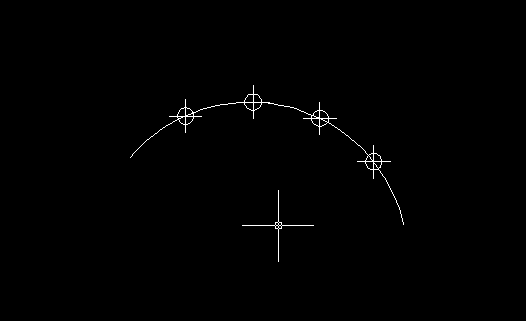

7、确定等分的数量，就可以把圆弧等分了。

CAD中怎么进行圆弧5等分？

查看全部
2020-08-28
赞 回复 采纳

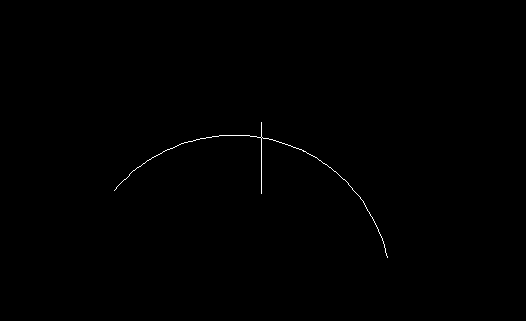

1、打开CAD，先画一个圆弧。

CAD中怎么进行圆弧5等分？

2、画好圆弧后，点击绘图。

CAD中怎么进行圆弧5等分？

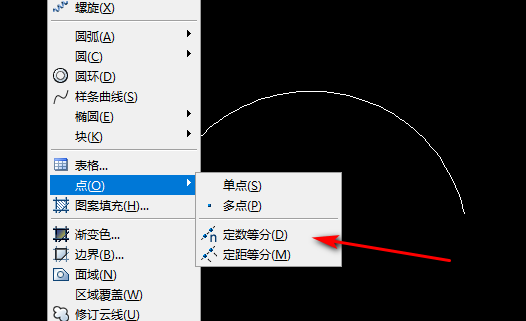

3、点击绘图后，点击点-定数等分。

CAD中怎么进行圆弧5等分？

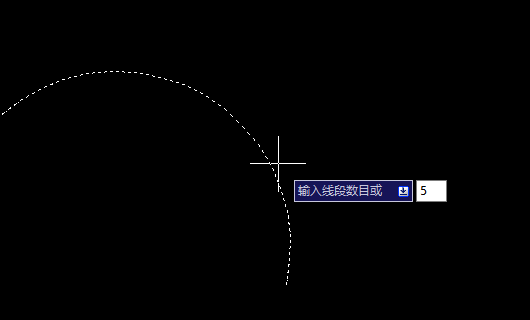

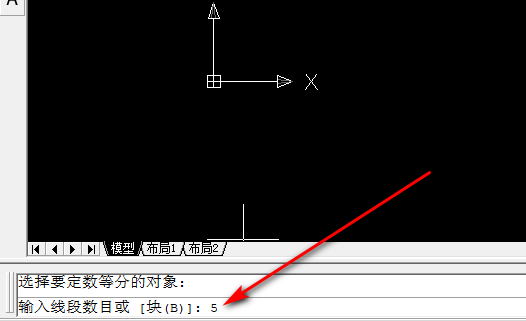

4、点击定数等分后，选择对象，然后输入5，空格键确定。

CAD中怎么进行圆弧5等分？

5、确定5等分后，但是还看不出来因为点太小。

CAD中怎么进行圆弧5等分？

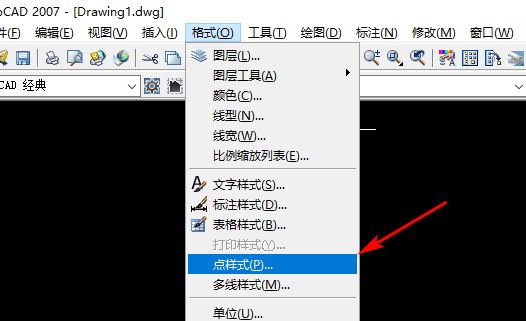

6、点击格式-点样式。

CAD中怎么进行圆弧5等分？

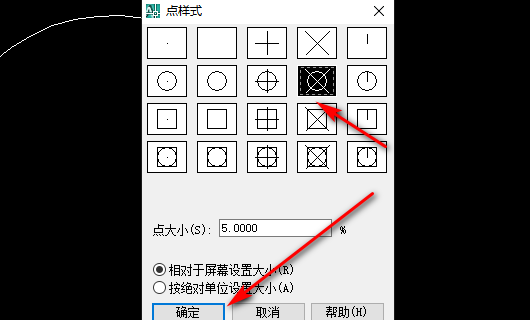

7、点击点样式后，选择点的样式，然后点击确定。

CAD中怎么进行圆弧5等分？

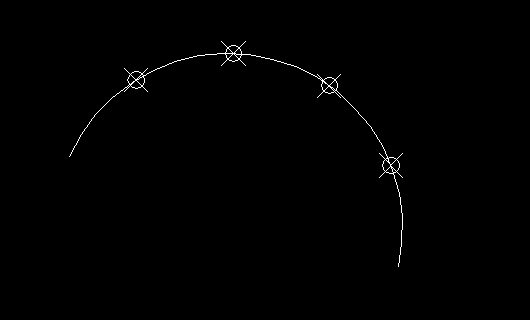

8、点击确定后，就可以看到等分的点了。

CAD中怎么进行圆弧5等分？

查看全部
2020-08-28
赞 回复 采纳
