AutoCAD画直线时如何把粗线改为细线?

我要回答
4个回答

在线型属性中直接修改

查看全部
2021-08-04
回复 采纳

推荐使用pline 可以自动设置线宽

查看全部
2021-08-04
回复 采纳

在对象特性里该全局宽度

查看全部
2021-08-04
回复 采纳

1.点击你要改的粗线是看是属于哪个层的。

2、输入图层管理器命令la确定,把哪个图层线宽改为默认就ok了。

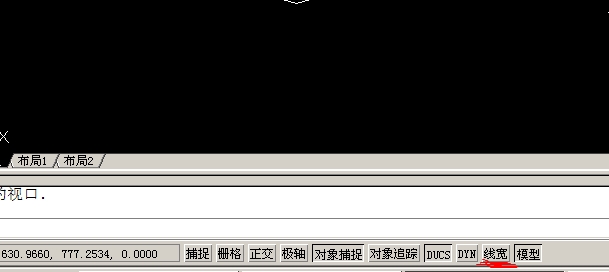

还有一种方法是就是吧显示线宽的命令关掉,这个是不改线的粗细只是关掉了显示线宽,看起来都是细线,你如果在打开这个命令还会显示线的粗细。下面这个图标红点的就显示线宽的命令

AutoCAD画直线时如何把粗线改为细线?

查看全部
2021-08-04
(2) 回复 采纳
