3DSMax怎么渲染边缘黑色的线框图?如图?

如图这样的白底黑边的线框图,如果没猜错应该是用什么插件吧?有的话加上附件发一份 谢谢!
3DSMax怎么渲染边缘黑色的线框图?如图?
我要回答
4个回答

3DSMax用VR渲染白模黑线框有两种方法,一种是将模型的线都以黑线渲染显示,另一种是将模型的外框以黑色显框显示,方法分别如下:

一 将模型的线都以黑线渲染显示:
1 将材质球漫反射调成白色,模型即白色,并将材质球复制到渲染设置里的覆盖材质上,这样场景所有模型都是漫反射为白色。
在漫反射贴图通道添加VR_边纹理材质。所有模型的边都会被渲染显示。

2 将边纹理材质的边的颜色调整为黑色。默认是白色,如果直接渲染,边颜色和白模颜色一样,没有效果,设置成黑色,渲染效果如下图,白模黑色线框。

二 将模型的外框以黑色显框显示:
1 将材质的漫反射设置成白色,并将材质球复制到覆盖材质。

2 按数字键8 ,打开环境效果设置面板,添加VR_卡通效果。渲染后模型的边不显示黑色,只有外框显示黑色。

查看全部
2021-08-02
(10) 回复 采纳

去根据你的Max版本下载一个匹配的illustrate渲染插件就好了。

查看全部
2021-08-02
回复 采纳

是用VRay渲染器在VRay材质的漫反射贴图通道,加边纹理材质渲染的(我用茶壶为例)

方法是1选一个空白材质球,变VRay材质

3DSMax怎么渲染边缘黑色的线框图?如图?

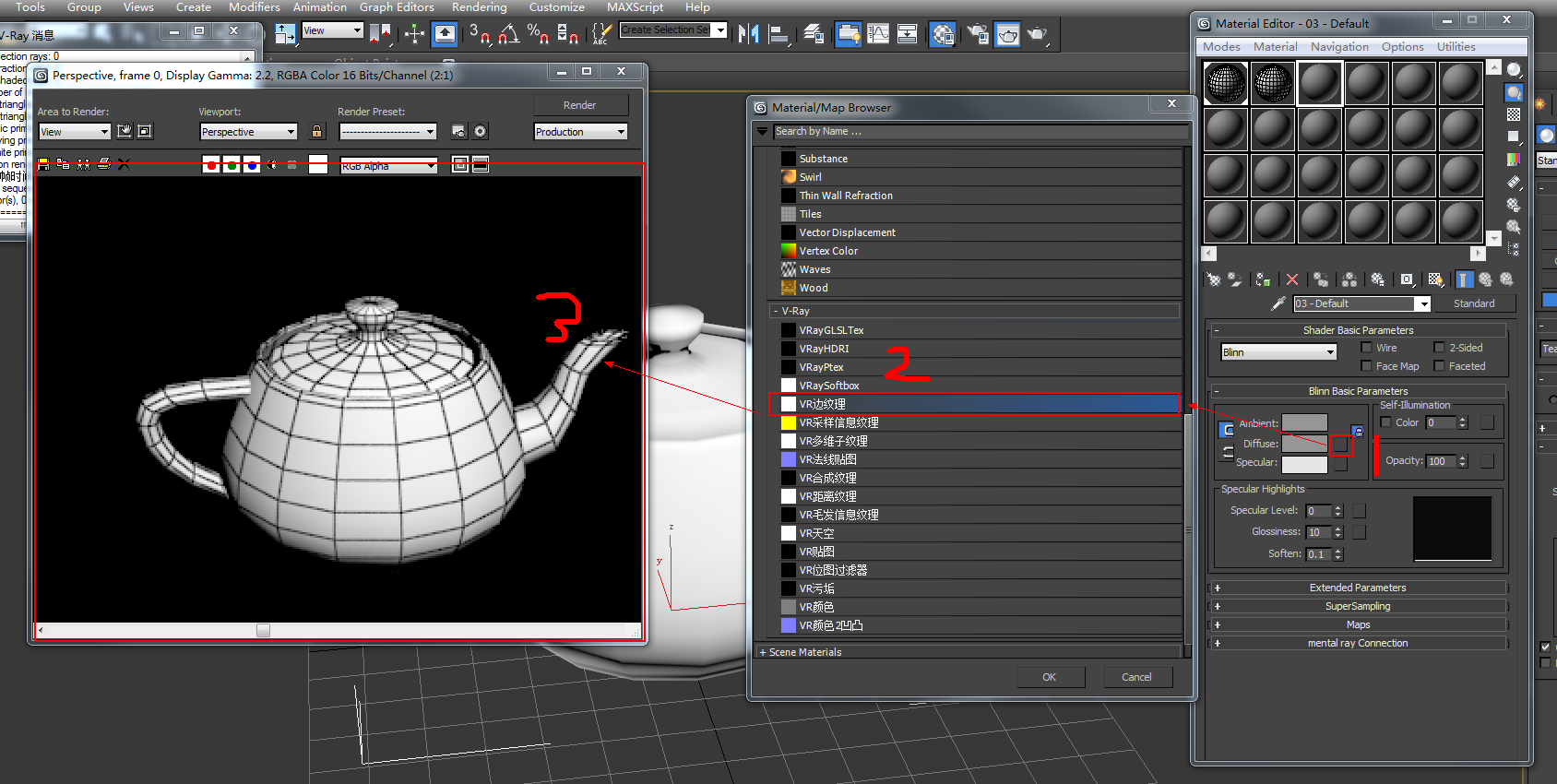

2在材质漫反射同道中---选边纹理材质进行渲染

3DSMax怎么渲染边缘黑色的线框图?如图?

最后就能得到这种效果了,望采纳

查看全部
2021-08-02
(2) 回复 采纳

选择里边的线性默认渲染器,然后再渲染设置里边仅选择强制线性渲染,另外可以把视图背景调成白的,估计会更好一些吧,不知道这是不是你需要的,

查看全部
2021-08-02
(1) 回复 采纳
