CAD自定义填充图案怎么把图例作为填充图案?

比如说我想把这个作为填充图案
CAD自定义填充图案怎么把图例作为填充图案?
我要回答
3个回答

创建用户定义的填充图案的步骤

1通过将该线型置为当前,可以指定用户定义的填充图案的线型。
2从“绘图”菜单中选择“图案填充”。
3在“边界图案填充”对话框中选择“拾取点”或“选择对象”。
4指定内部点或选择对象。
5在“边界图案填充”对话框的“图案填充”选项卡的“类型”框中选择“用户定义”。
6指定填充图案的角度和间距。
7要使用图案中的相交直线,请选择“双线”。
8选择“确定”。

查看全部
2021-07-21
回复 采纳

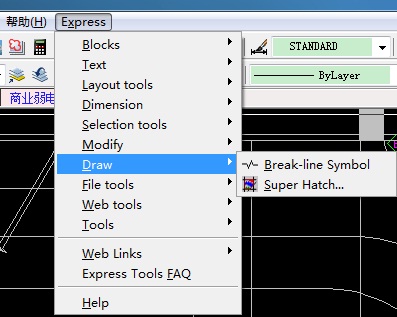

可以将图案设置为块,然后使用exPResstools超级工具中的超级填充功能,选择块对象填充就可以了。exPResstools超级工具在08后的CAD已经内置,如无安装可自行下载安装或从安装盘上添加。

CAD自定义填充图案怎么把图例作为填充图案?

查看全部
2021-07-21
(4) 回复 采纳

在CAD界面中用op打开选项菜单,在“文件”那一栏中,点选“支持文件搜索路径”出现一些CAD工作路径,在“我的电脑”中按路径找到第一行或者第二行的“SUpport”文件夹,打开它,把你要添加的填充图案复制到这个文件夹里。
在CAD里打开bh填充命令,就可以在“自定义”中看到新添加的填充图案了。

查看全部
2021-07-21
(5) 回复 采纳
