溜溜问答 > 平面设计 > CAD问答 > CAD画图时如何快速切换图层？
流逝的夏天
流逝的夏天
邀请你来回答
190人阅读 2021-07-13

CAD画图时如何快速切换图层？

我要回答
2个回答

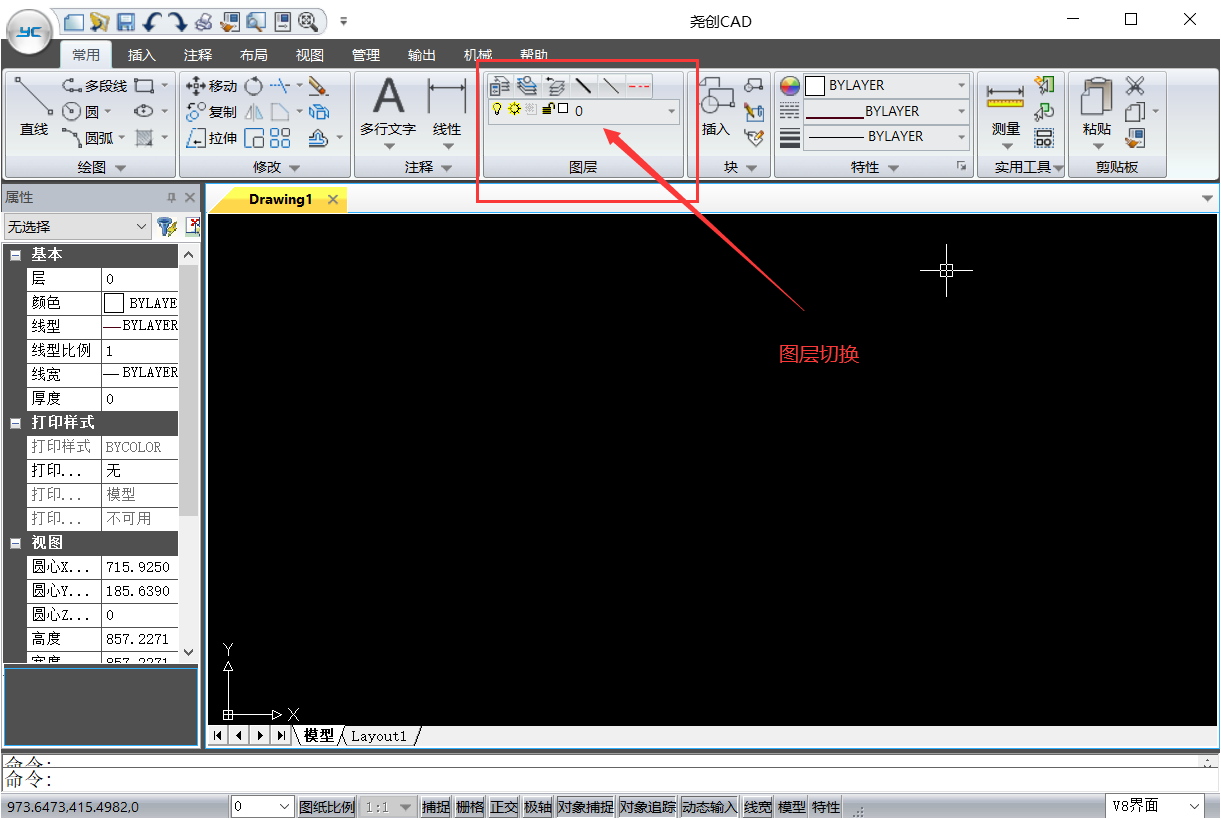

1、首先，可以使用图层快捷键切换，如下图是尧创CAD界面上的图层切换面板：

CAD画图时如何快速切换图层？

图层切换

其他CAD都可以使用这个面板切换图层。

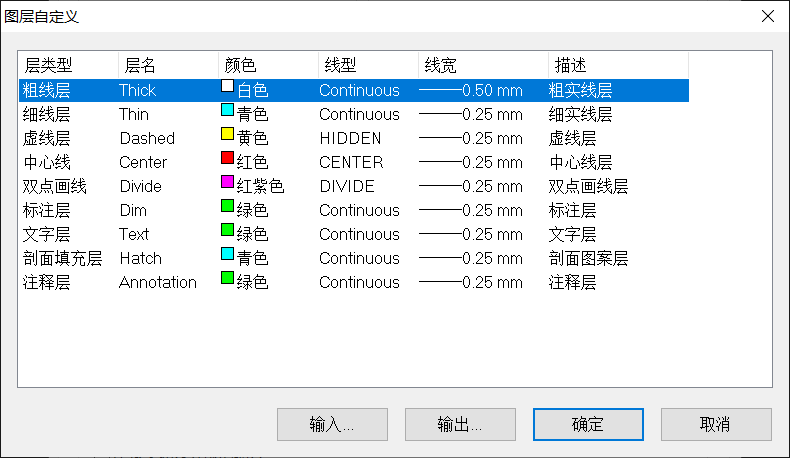

2、尧创CAD中还有另一种功能——图层自定义，如下图：

CAD画图时如何快速切换图层？

图层自定义

先自定义图层，再在图层自定义中设置好自定义的图层对应的层类型，这样画对应内容的时候

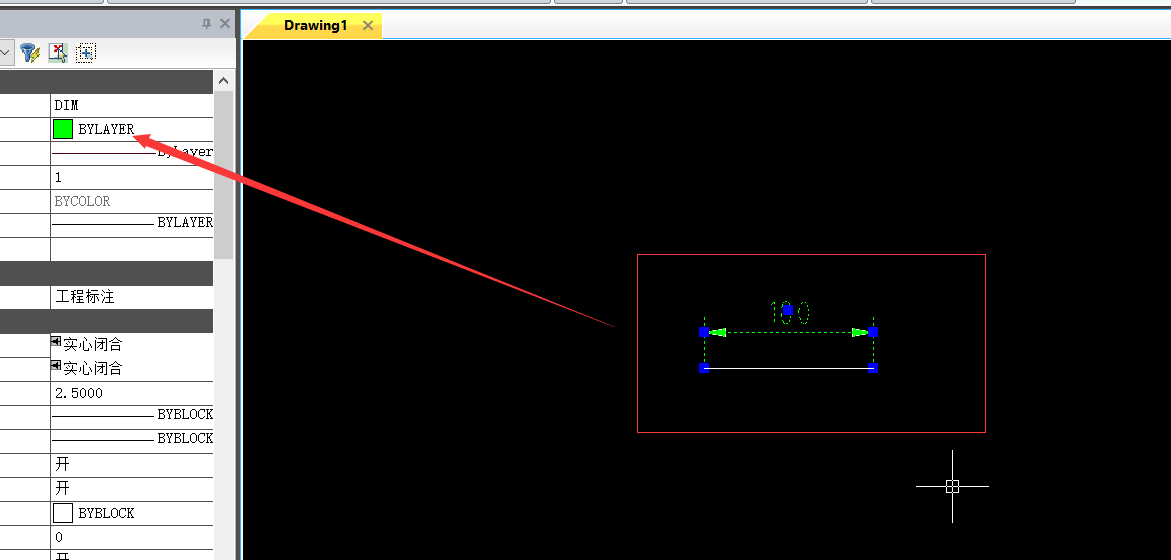

会自动归类到对应图层。如上图中dim层类型是标注层，则标注会自动设置成dim层，如下图：

CAD画图时如何快速切换图层？

标注自动设置成dim层

查看全部
2021-07-13
赞 回复 采纳

点击图层那一栏，找到想要的图层那一栏，点一下选中就好了

查看全部
2021-07-13
赞 回复 采纳

相关问题

CAD怎么快速切换图层？
共2条回答 >
听风忆往事： 　　方法一：单击“objectPropertys”工具条上的“makeobjectslayercurrent”按钮，然后在作图区选择要去的图层上的任一图形，当前层立刻变换到选取的图形所在层。　　方法二：（适用于图形太复杂的，不容易选中图层所在的图）可以点击旁边的“图层控制”列表旁的下拉箭头，从其中选择一个图层作为当前层。　　方法三：图层变换工具的使用：　　在CAD机械的图层变换功能中，可以直接设定层或改变实体的层属性。通过工具条和菜单，可以实现轮廓线（实）层、细实线层、中心线层、虚线层、双点划线....
赞 回复
CAD制图时怎么快速的切换图层？
共2条回答 >
黎 鸭仔🤖： 1、首先，单击要选择的图形。选择后，您可以查看图形所在的图层。2、然后使用鼠标右键单击，然后弹出位置，有两个功能键：选择相似的图形，并快速选择。如果要选择所有类似的图形，只需单击选择相似的图形即可快速选择。3、如果要选择整个图层中的所有图形，但图形有各种形式，则单击以选择“快速选择”。4、在“快速选择”弹出对话框的“应用于此列”中，单击图标位置，选择整个图形或单击右侧的选择，以选择要在图形中选择的图形区域。5、然后在“属性”列中，在运算符中选择属性栏中的图层：select=等于符号，然后在下面的....
赞 回复
CAD制图时如何快速的切换图层？
共2条回答 >
胡半仙： CAD有个命令“将对象的图层置为当前"，有图标的，好像在“图层”的那个工具条，记不清了，你自己找找吧，可以鼠标点，这个是方法1；方法2：用快捷键：2006（后来的版本也应该适用）的命令是AI_molc，你可以设置个快捷键：如q,这样你就可以迅速切换当前图层了，如何设置快捷键你应该会吧，不会你可以hi我
赞 回复
CAD如何快速切换图层？
共2条回答 >
刀刀： 自己到aCAD.pgp文件中自定义快捷键不就完了例如将快捷键设为AI这样你想把哪个对象的图层你就点哪个图像，然后输入AI，回车，ok了呗
赞 回复
07CAD画图时如何方便的切换图层？
共1条回答 >
AAA王万军(设计专家)： 在AutoCAD中，如何快速切换图层呢？一般情况下，切换图层通过以下方法：1、先选择需要切换的图层，然后选择该图层2、在工具栏出点击该图层，找到工具栏上的“将对象的图层设置为当前”即可。其他方法参考：1、打开AutoCAD，找到菜单栏上的工具按钮，找到快速选择。2、在弹出的下拉选项中，选择图层选项。3、选择需要图层类型，这里以粗实线为例。4、设置完后，就可以看到所选的选项，此时我们可以通过图层快捷选项面板找到想要移动的图层，双击就可以选择图层了。
赞 (29) 回复
