溜溜问答 > 平面设计 > CAD问答 > CAD如何画出管道弯曲？
kiss mayue
kiss mayue
邀请你来回答
696人阅读 2020-08-24

CAD如何画出管道弯曲？

我要回答
2个回答

回答之前先申明下,偶用的是CAD2008版本!方法有四种,在此只讲最简单快捷的一种.
先在前视图用直线画出你想要的管道的造形(也就是弯曲度)来,然后输入pe再输入m再输入j将其转换成多段线,然后画出圆管大小直径的圆,输入SWeep(扫掠)照提示来(先点圆-空格-再点多段线),然后再输入solIDedit(抽壳),照提示来(选择管道-点击要删除的面-输入直径)-----over!
如有问题就q我吧。

查看全部
2020-08-24
赞 回复 采纳

材料/工具：CAD

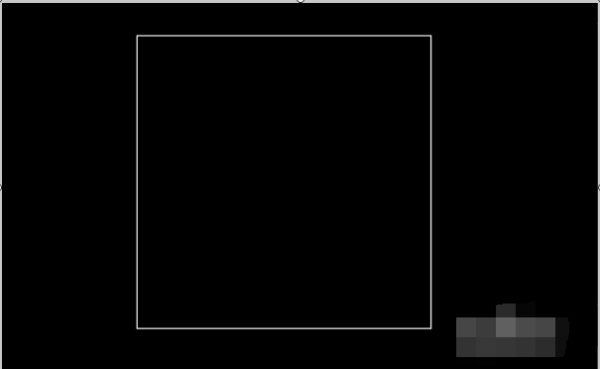

1、打开CAD软件转主视图，画50*50的矩形

CAD如何画出管道弯曲？

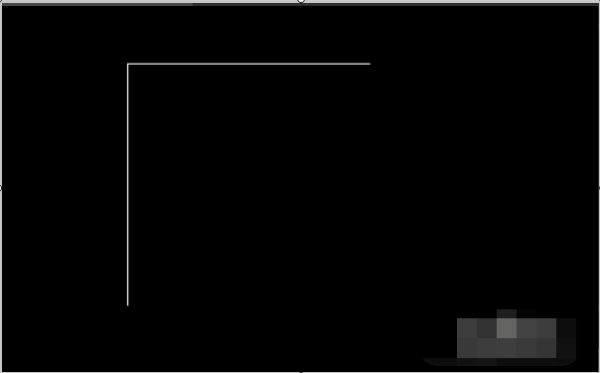

2、修剪掉左侧边与下侧边

CAD如何画出管道弯曲？

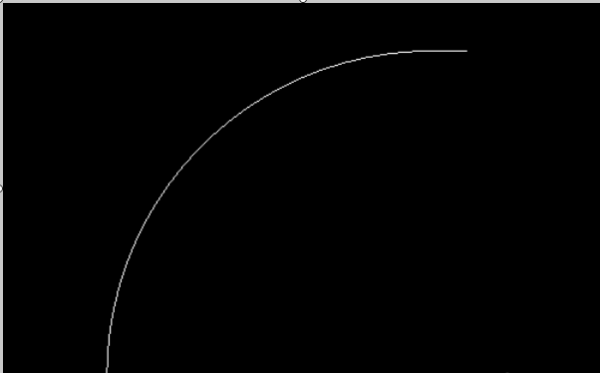

3、倒圆角r45

CAD如何画出管道弯曲？

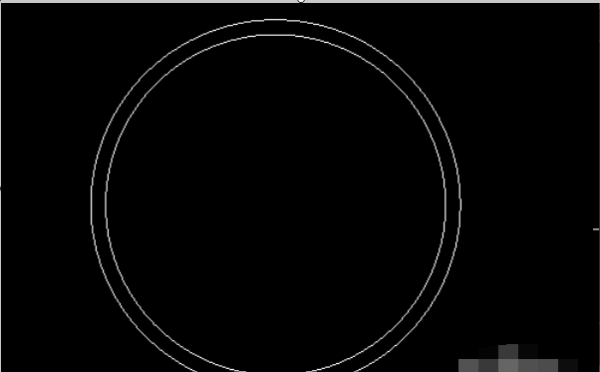

4、转左视图，画直径50的圆，并向内偏移2

CAD如何画出管道弯曲？

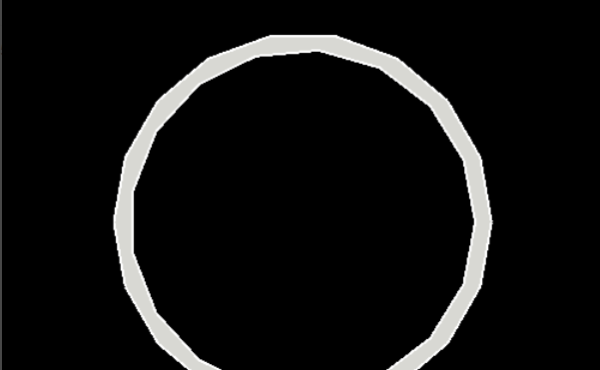

6、面域两圆，再用大圆减去小圆，转概念视觉样式

CAD如何画出管道弯曲？

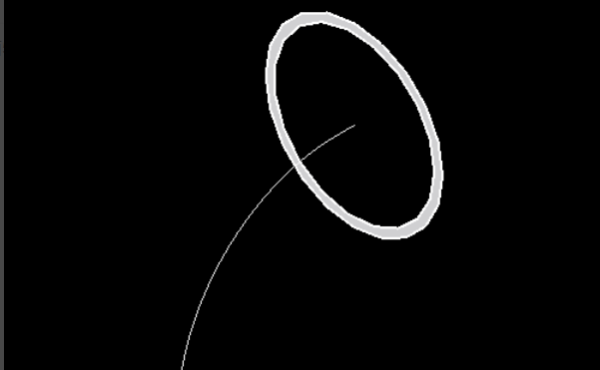

7、转西南等轴测视图，将圆移至弯角线端点（圆心对齐端点）

CAD如何画出管道弯曲？

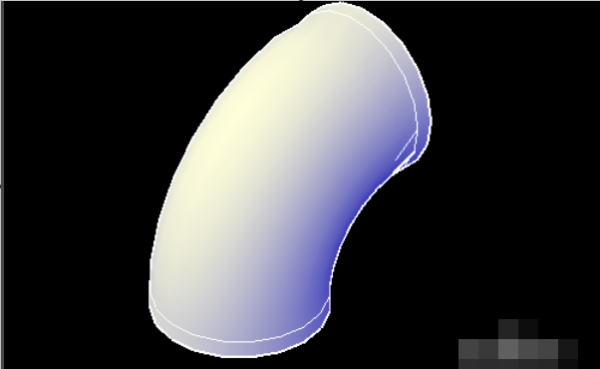

8、以弯角线为路径拉伸圆，弯头ok了

CAD如何画出管道弯曲？

查看全部
2020-08-24
赞 回复 采纳
