溜溜问答 > 平面设计 > CAD问答 > CAD三维建模着色问题
kiss mayue
kiss mayue
邀请你来回答
169人阅读 2021-06-25

CAD三维建模着色问题

我是直接用2维直线图拉伸出的三维模型 为什么不能着色面 显示找不到实体。如图
我要回答
2个回答

将你的曲面直接thicken 给一点厚度就可以实现你的要求了

查看全部
2021-06-25
赞 回复 采纳

你好，首先要说明的是，你的这个图，是由直线（也含倒角弧线）简单说就是线拉伸出来的面。而你的截图，就是这些面组成的一个貌似三维的图形,它不是实体,面着色是属于'修改,实体编辑"下的一个工具,你的载图不是实体,自然也就不能用'面着色"这个工具了.

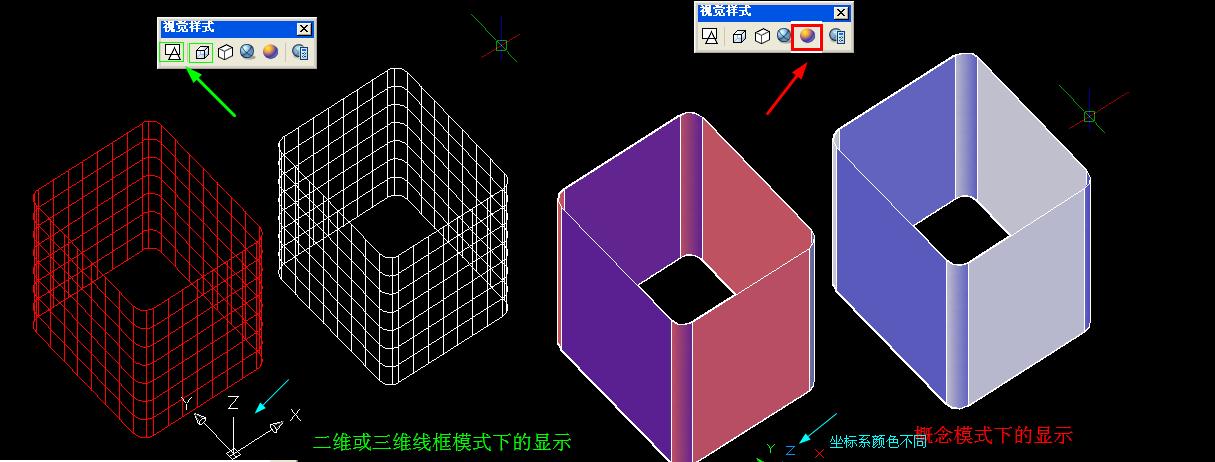

其实你的这个图,默认下是有颜色的,只不过你的"视觉样式"下设的是"二维线框"或"三维线框"模式,只要选"真实"或"概念",就可以看到它是有颜色的.

如果你不喜欢这个颜色,当然可以改的.如图:选中它们,就在工作界面的"颜色选择"

CAD三维建模着色问题

那里就可以改的,看下图:

CAD三维建模着色问题

查看全部
2021-06-25
赞 回复 采纳

相关问题

CAD三维建模如何进行着色？设置着色颜色？
共3条回答 >
孤痞°๑： 材料/工具：CAD2014；1、绘制好我们的三维图形。；2、输入命令SHA后单击空格。；3、我们可以看到提示栏有很多选项，我们输入C，就出现了着色。；4、我们输入2再次回到线条显示。；5、我们输入H进入消隐模式。；6、输入R进入真实模式。；7、输入3进入三维线框模式。
赞 (39) 回复
CAD三维建模如何进行着色？
共2条回答 >
♛「CHILD」♛： 使用CAD界面最上方的下拉菜单“工作空间”，点取“三维造型”。在其界面上使用面板标签“视图”，点击其中的下拉菜单“视觉样式”-它默认的状态是二维线框，点击它之后，出现下拉图形菜单，如下图所示，选取下面的“着色”即可。下图即是着色状态之下的白色长方体显示效果。
赞 回复
CAD三维建模怎样进行着色？
共2条回答 >
装饰设计 啊吉： 使用AutoCAD界面最上方的下拉菜单“工作空间”，点取“三维造型”。在其界面上使用面板标签“视图”，点击其中的下拉菜单“视觉样式”-它默认的状态是二维线框，点击它之后，出现下拉图形菜单，如下图所示，选取下面的“着色”即可。下图即是着色状态之下的白色长方体显示效果。
赞 回复
CAD2018三维建模着色快捷键
共1条回答 >
.： 首先打开CAD，点击试图，点击三维视图，点击是西南等轴测，然后画一个三维实体图形，将试图样式切换到二维线框模型下，在CAD界面上方空白处点击右键，在实体编辑前打勾，选择着色边，选择要进行着色的边，空格，选择颜色，点击确定，按退出，退出及完成。CAD绘圆弧快捷键命令→『A』CAD测量区域和周长快捷键命令→『AA』CAD对齐快捷键命令→『AL』CAD提取轮廓快捷键命令→『ALT+MUP』CAD线性标注ALT+VV4快速创建四个视口快捷键命令→『ALT+NL』CAD如快速选择快捷键命令→『ALT+TK....
赞 回复
CAD三维建模问题
共1条回答 >
:D： 三维建模的话，在轴心建立一个基准面，然后画一个圆，拉伸切除就好了。螺纹用pro/E建模我一般习惯用螺旋扫描，SolidWorks一般用扫描切除。9的槽两种方法，一种是建立基准面，拉伸切除，或者直接旋转切除
赞 (1) 回复
