CAD中的线型没有center中心线,这个要怎么弄呢?

我要回答
2个回答

在CAD的线型管理器中加载出来即可, 方法如下:

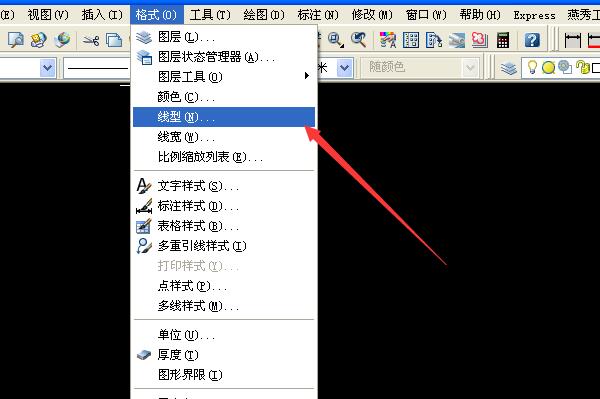

1、打开CAD文档,然后点击上面菜单中的“格式”,找到“线型”:

CAD中的线型没有center中心线,这个要怎么弄呢?

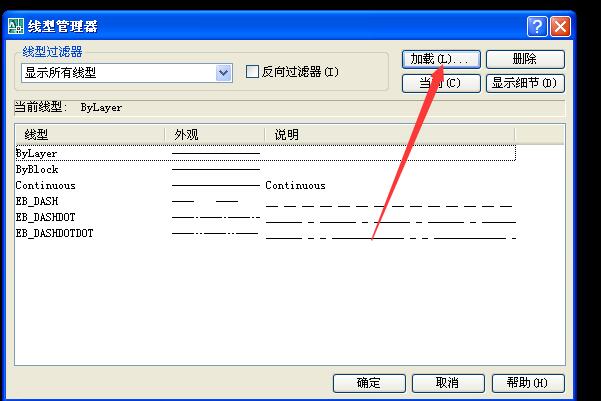

2、打开线型管理器,然后点击上面的“加载”选项:

CAD中的线型没有center中心线,这个要怎么弄呢?

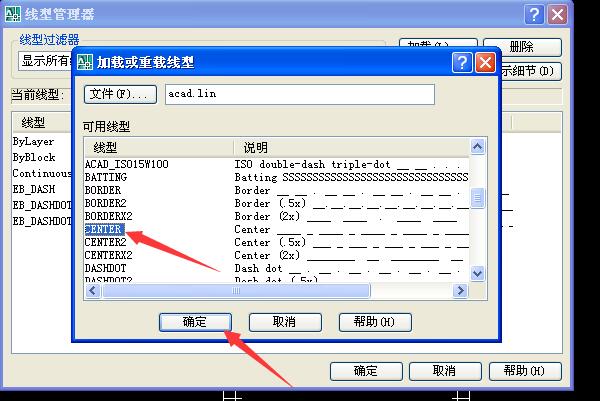

3、在弹出的页面中找到center中心线,然后点击“确定”即可,这样就可以将该线型加载到线型中了:

CAD中的线型没有center中心线,这个要怎么弄呢?

查看全部
2021-06-23
回复 采纳

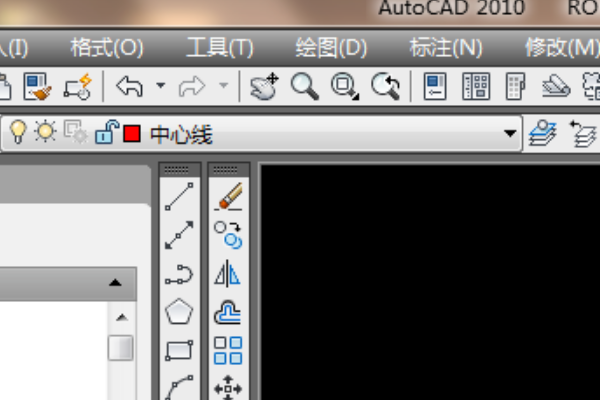

1、打开CAD软件后新建一个中心线图层,然后把中心线层置为当前图层。

CAD中的线型没有center中心线,这个要怎么弄呢?

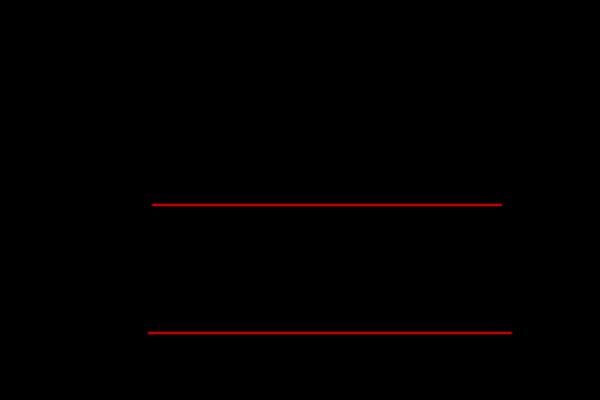

2、输入快捷命令l,在绘图区画一条中心线,按空格重复刚才的直线命令再画一条中心线,如下图有两条中心线。

CAD中的线型没有center中心线,这个要怎么弄呢?

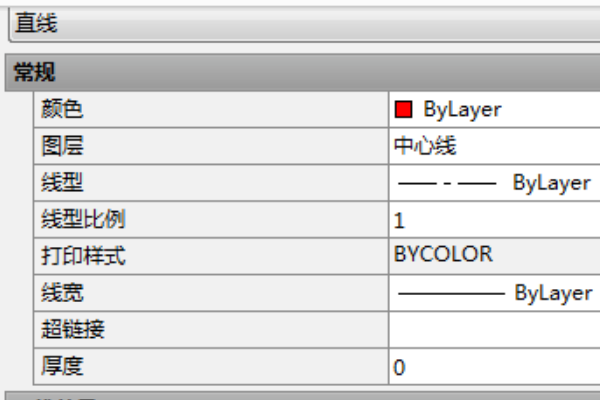

3、双击最上面的一条中心线,此时在左侧弹出特性的对话框。在下面的对话框中可以看到比例是1。

CAD中的线型没有center中心线,这个要怎么弄呢?

4、看不到中心线的断点是因为比例太小,我们可以先尝试在线型比例里输入2按确认再看看中心线的变化。

CAD中的线型没有center中心线,这个要怎么弄呢?

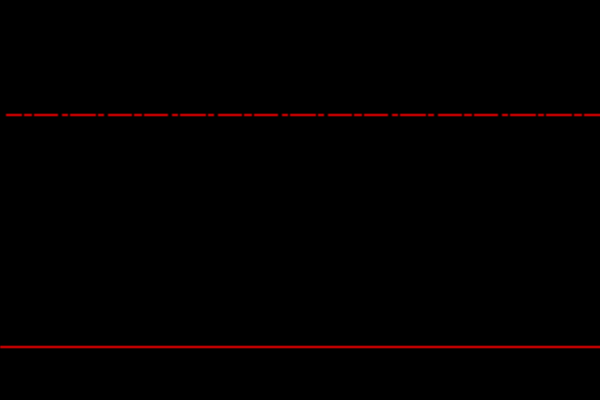

5、从上图可以看出中心线没有什么变化,这时我们把比例再加大改为5再确认后,这时原来的中心线层终于有了明显的变化

CAD中的线型没有center中心线,这个要怎么弄呢?

查看全部
2021-06-23
回复 采纳
