CAD怎样选取交点？

一、捕捉时你没有设置交点的选项，或设置了捕捉交点但没有按f3键，也就是没有打开捕捉点选择功能。

二、你的设置都没问题，但还是捕捉不到点，那就是你的图有问题，也就是我们通常意义上说的你的图元带有z坐标属性了，看似相交的线实际是没有相交的，这种情况一般又有两种处理办法：
1、偷懒的办法：直接忽略，捕捉时选择“外观交点”的选项，一般都能捕捉到那个交点了。
2、严谨的解决方案：清理图纸，用各种z轴属性清零的办法把图元整理为不带z轴属性了再开始画图，就不会出现乱七八糟的问题了。（如果你接下去还有很多东西要在图上表达，最好不要偷懒哈），至于具体z轴归零的办法，你可以百度下，CAD命令有，辅助程序也有不多说了。

　　完成如题所述操作的步骤如下：（本例基于AutoCAD 2016版本）

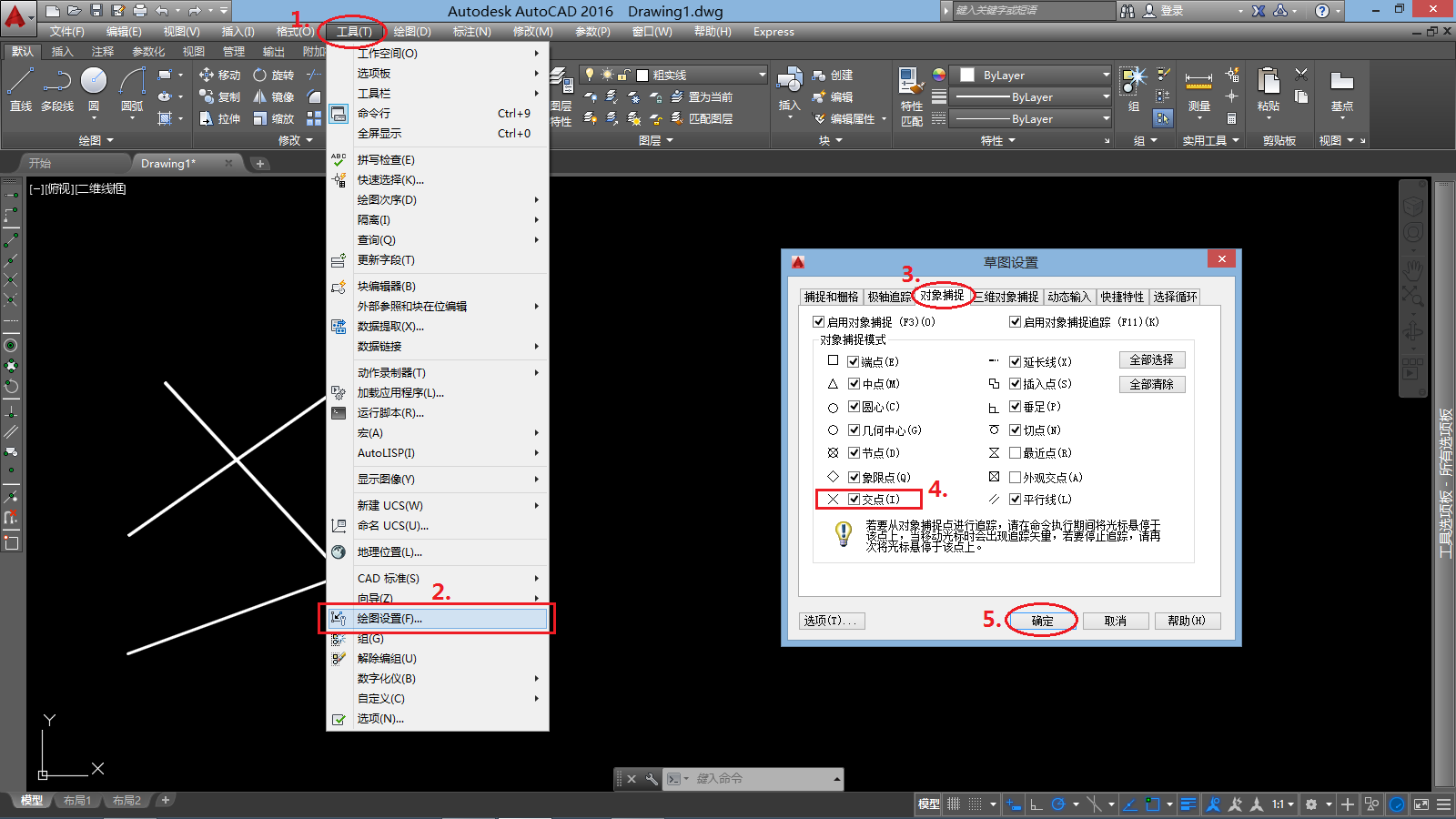

如图所示，工具-绘图设置，打开“草图设置”对话框，切换至“对象捕捉”选项卡，勾选“启用对象捕捉”和“交点”，单击确定按钮关闭对话框。

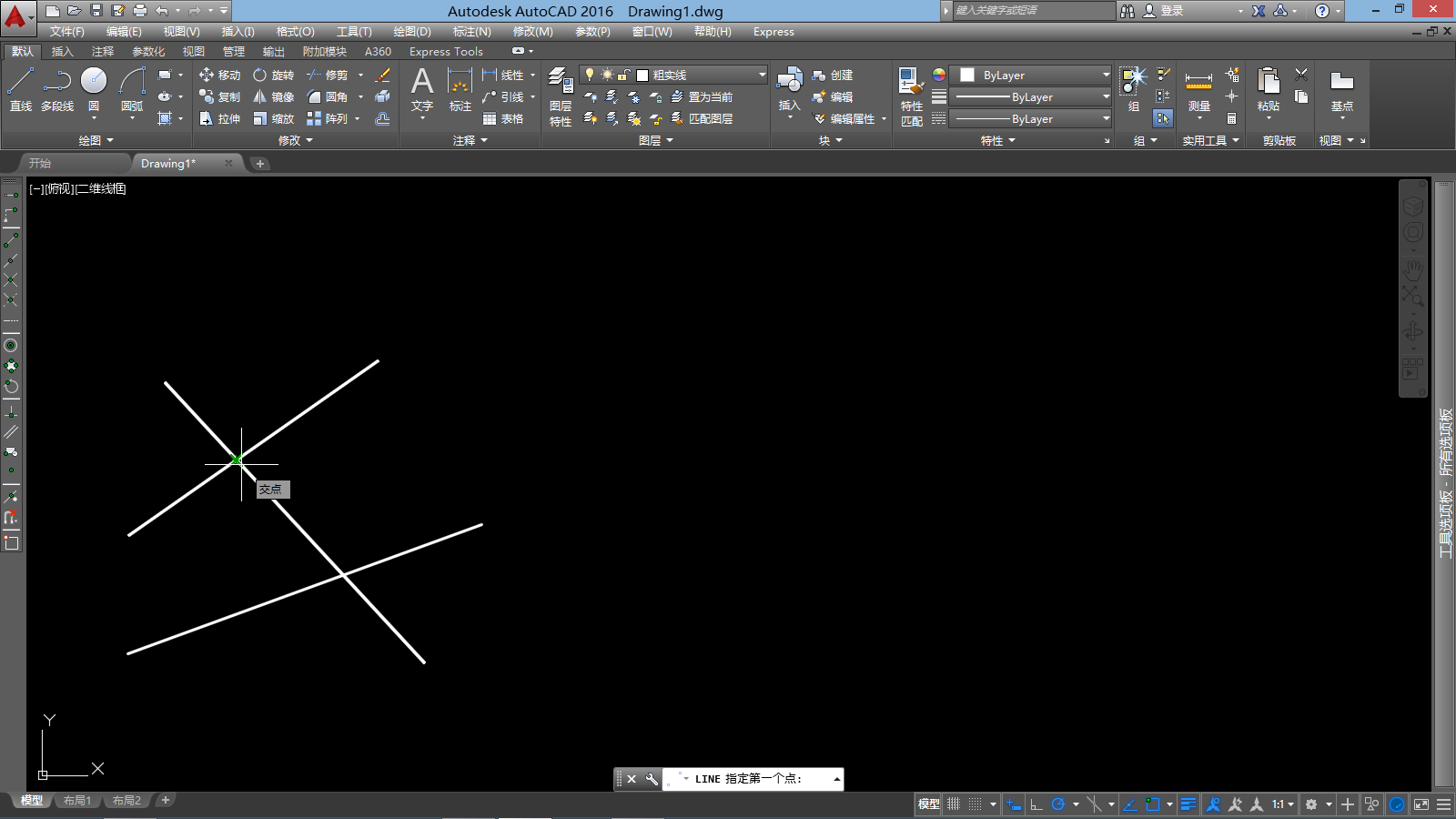

如图所示，启动直线命令，移动鼠标至交点附近，软件自动捕捉交点，并显示交点标记和文字提示，单击左键选取交点。

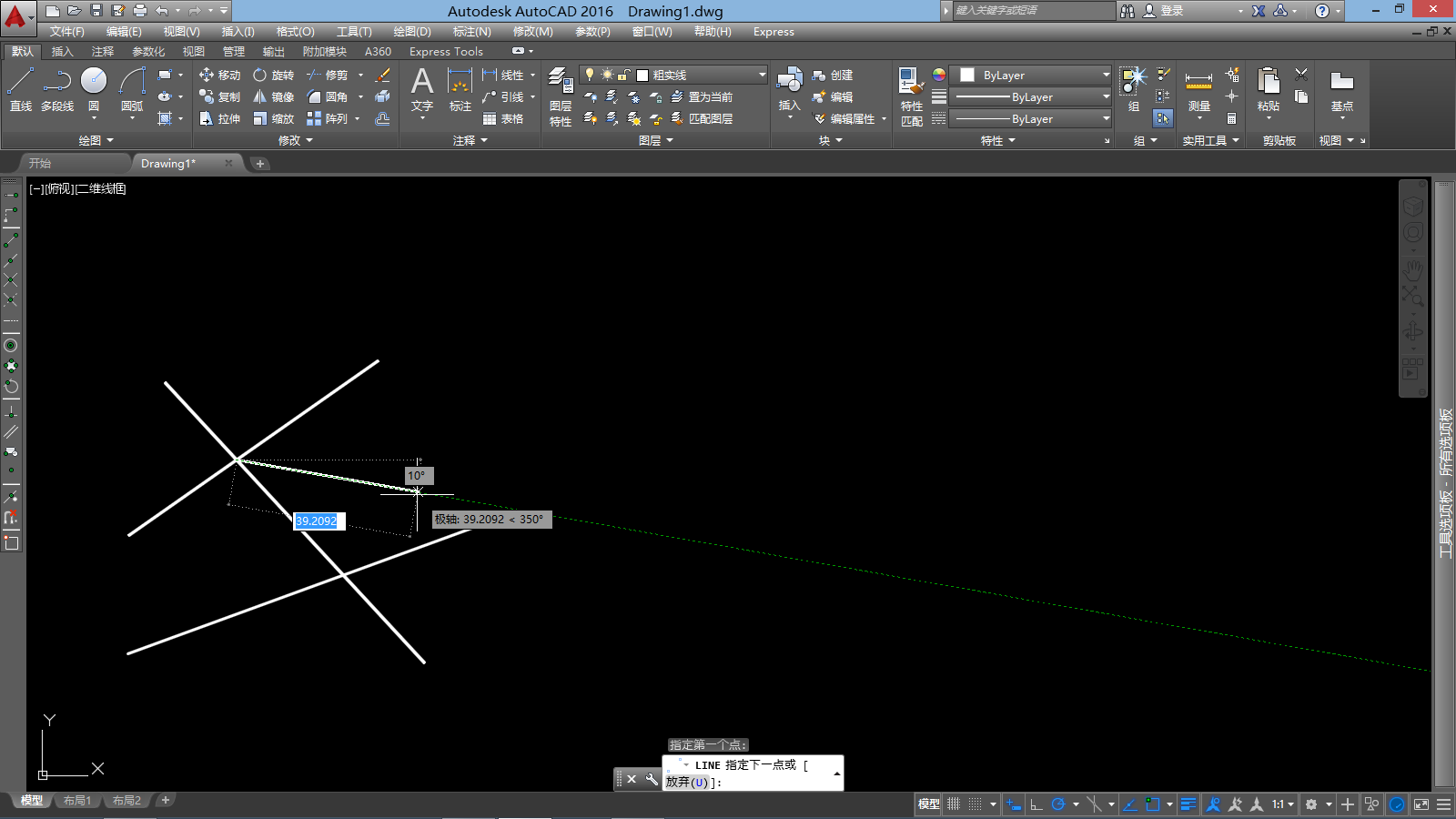

结果如下图所示，提示“指定下一点”。
