CAD2014 如何偏移画线?

比如我要在某线下方距离20画另一条线,如何将第一点直接确定在这个位置不用辅助线?
我要回答
2个回答

CAD中偏移命令
1、偏移的快捷键是:offset(o)
2、首先画好你要偏移的图形,由于偏移时只对一个线段有效,如果这个图形由多个线段组成可以先转为多段线,再进行偏移
3、点击【偏移】,选择偏移的距离
4、选择偏移的对象,如果要向内偏移,选择好偏移对象后,在靠内点击一下,要向另一边偏移,在另一边进行点击
5、可以多次操作偏移对象,最后【回车】退出命令

查看全部
2021-06-11
回复 采纳

CAD2014 如何偏移画线?

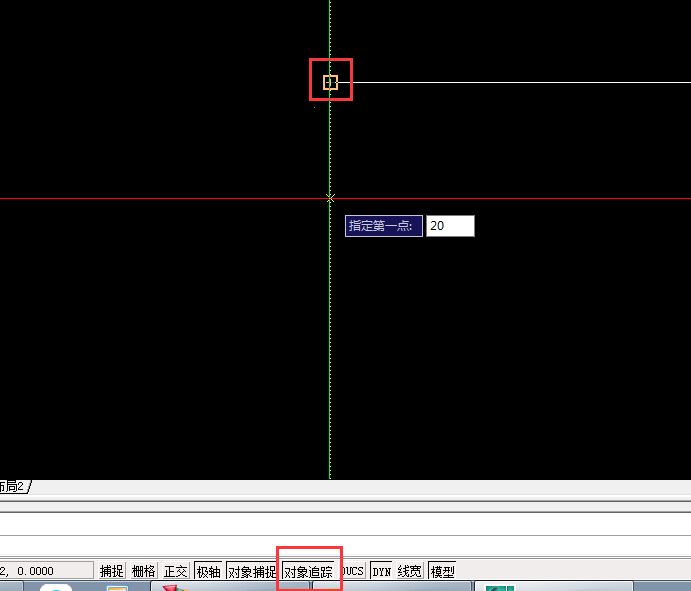

使用对象追踪;;;直线命令-捕捉参照线的端点后鼠标上/下移动--输入距离 -enter/空格

使用对象追踪建议打开极轴或者正交,,单纯用手移动鼠标会跑偏

查看全部
2021-06-11
回复 采纳
