为什么CAD转换成PDF后是空白的？

电气版CAD2016，导出的PDF部分空白解答：

1

1 输出-PDF

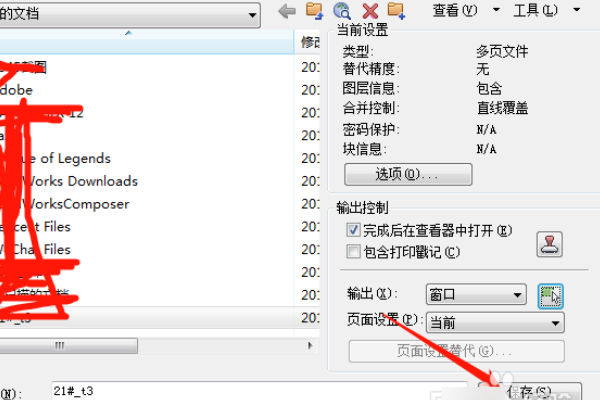

2 选到[窗口]时，可以点到右边的键头(圆圈内）进行框选。（这是空白的因之一）

选中后进行框选操作

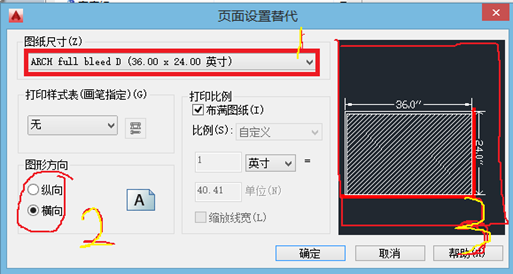

3 页面设置改用【替换】（这是空白的因之二）【页面设置替换】

横向纵向看个人需要。——修改 上图 |1| “图纸尺寸” 。改动中注意右边的效果 |3| 。

CAD转换成PDF格式后是空白的是由于未成功选择要转换的范围，具体解决步骤如下：

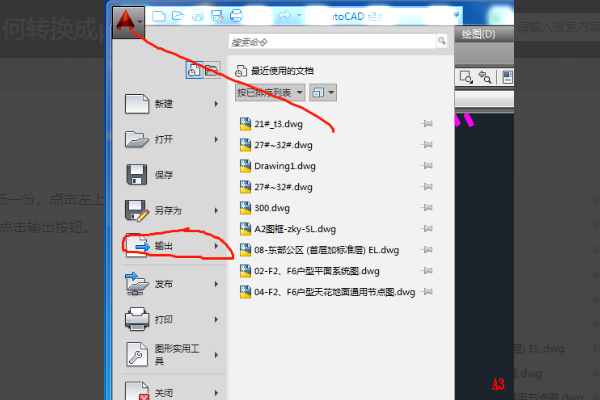

1、首先打开CAD图纸一份，点击左上角图标，会弹出下拉框，点击输出按钮。

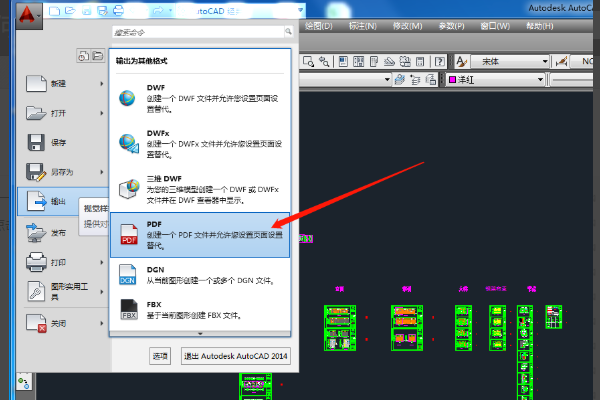

2、点击输出按钮之后，就会出现转换文件的格式，选择转换成PDF格式即可。

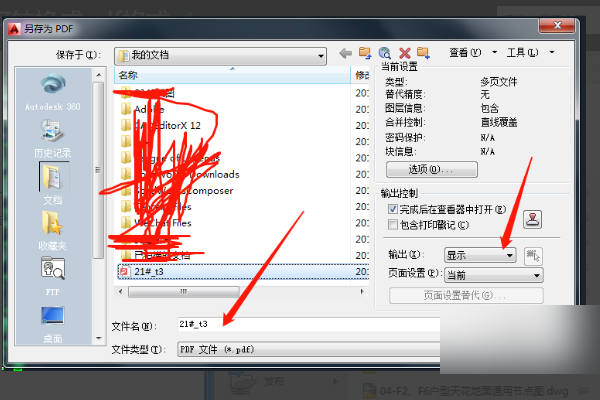

3、此时，电脑会弹出一个对话框，选择修改文件的名称，点击需要转换的窗口文件进行选择。

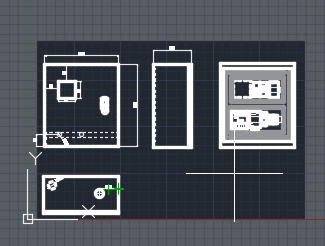

4、选择窗口中的文件进行转换成，此处文件是需要转换成PDF格式的界面。

5、按回车键，又会出现对话框，此时选择需要保存的文件位置，点击确定即可。

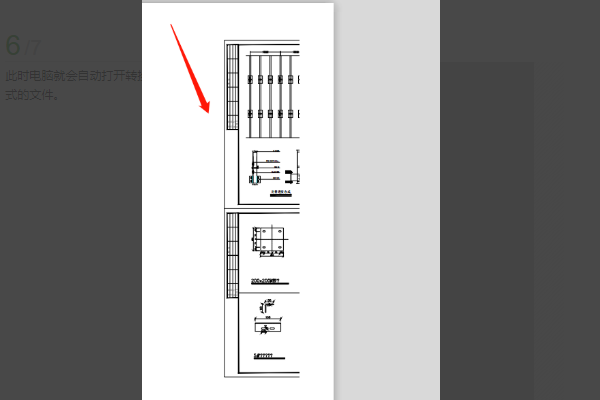

6、此时电脑就会自动打开转换成PDF格式的文件。
