CAD标注样式如何设置？

CAD标注样式设置，首先用户打开CAD软件，然后，点击上端导航栏中的标注，接着，弹出下拉窗口，点击标注样式，跳出标注管理器，用户在标注管理器中设置即可。

具体操作步骤如下：

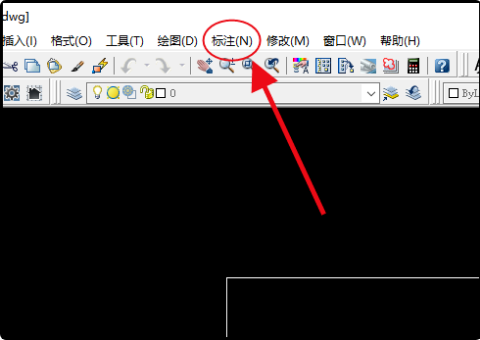

1、首先，打开已安装的CAD软件，并在菜单中找到标记菜单，如下图所示。

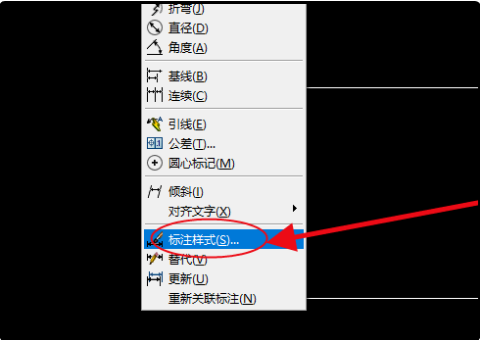

2、接下来，在尺寸上单击鼠标右键，在下拉菜单中找到尺寸样式，并单击即可，如下图所示。

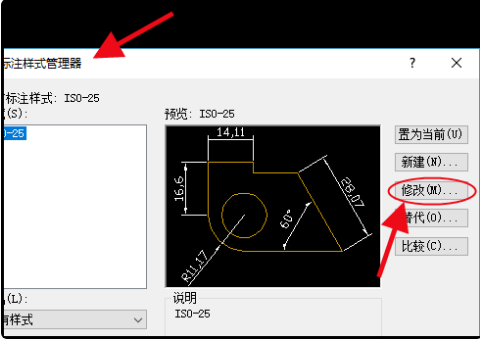

3、然后，计算机将弹出“注释样式管理器”对话框，单击对话框中的“修改”，如下图所示。

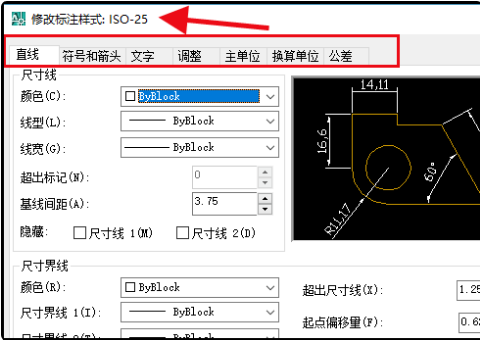

4、接下来，将显示“更改标注样式”对话框，窗口中的不同选项卡具有不同的功能调整，如下图所示。

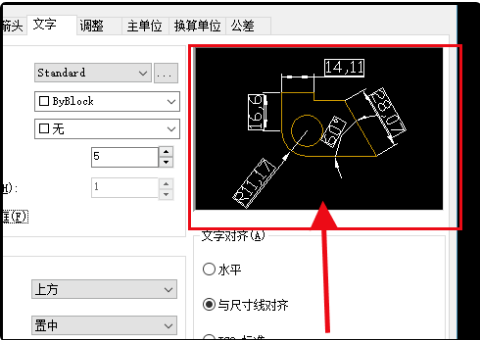

5、然后，在“修改标注样式”对话框中，右侧的图形用于预览调整后的渲染，如下图所示。

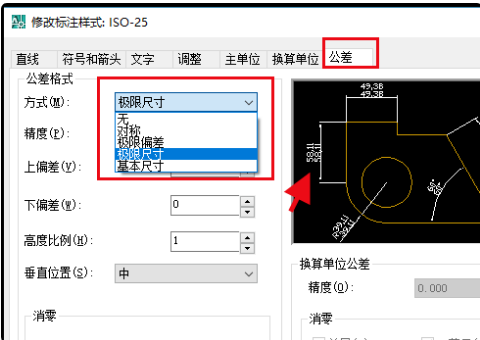

6、接着，在“公差设置”选项卡中，可以设置如何标注公差，并在右侧预览即可，如下图所示。

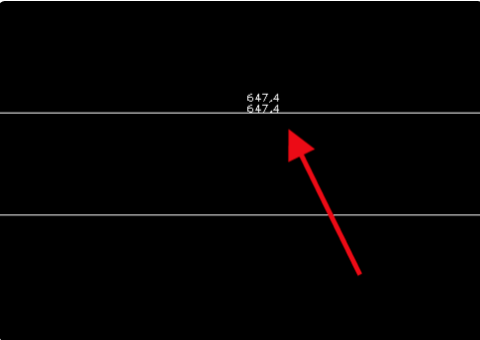

7、最后，可以对形状进行尺寸标注，并查看设置是否符合要求，如下图所示。

工具／软件：电脑，CAD

CAD标注样式设置，用户先打开CAD软件，然后，在上端的导航条上单击标注，然后弹出下拉窗口，点击标注样式，跳过标注管理器，用户在标注管理器上进行设置。

具体操作步骤如下：

1、打开电脑进入桌面，打开已经安装好的CAD软件，在下图中找到标签菜单。

2、下一步，鼠标右键点击尺寸，在下拉菜单中找到尺寸样式，然后点击，如下图所示。

3、计算机将会弹出注释样式管理对话框，在对话框中单击修改，如下图所示。

4、完成上面步骤后进入下一步，显示“更改标注样式”对话框，窗口中不同的标签页有不同的功能调整，如下图所示。

5、在modifynotestyle“修改标注样式”对话框中，右图用于预览调整后的渲染效果，如下图所示。

6、接下来，在公差设置的选项卡上，您可以设置如何标注公差，并预览右边的内容，如下图所示。

7、最终，形状的尺寸可以被标注，并且可以看到设置是否符合要求，如下图所示。
