CAD如何编辑块、修改块？

CAD的“块”命令是设计者经常使用的一个命令，利用这个命令，我们可以方便的使用到别人或自己先前使用到的图块，节省绘制的时间。但是图块的使用并不是总是方便的，我们经常遇到这些情况，自己创建了一个图块，不一会发现，自己加多了或者加少了一些图形，又或者，先前创建的图块有点改动，又要重新编辑了。这时很多人会选择“explode”（炸开图块）命令，将之前的图块炸开，然后再将修改好的图块组成一个新的图块。但是这种方法往往让人觉得麻烦。

今天，小编给大家介绍另一个编辑快、修改快的命令“refedit”（重新编辑块命令）。

如下图，我们想将上面的数字100换成50.

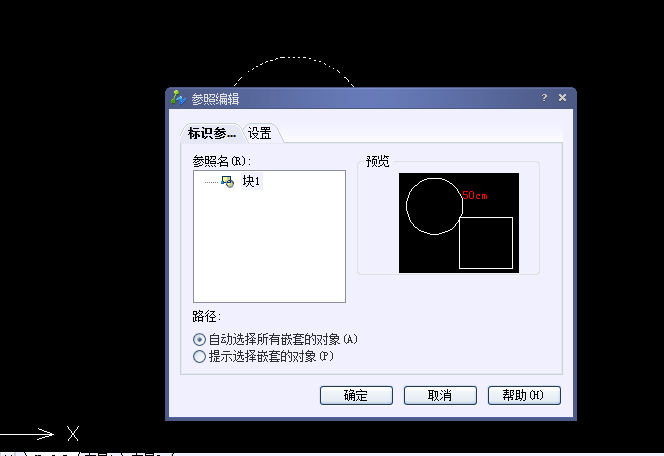

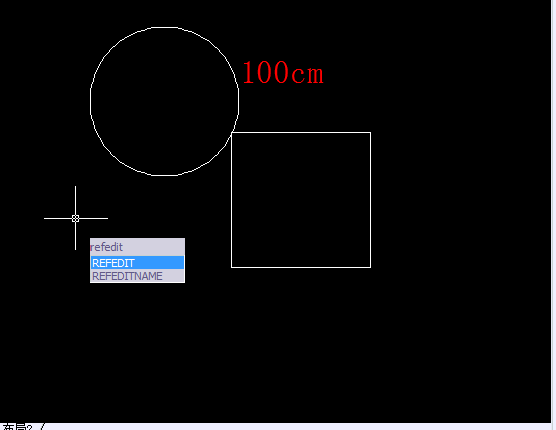

我们输入“refedit”命令选择要修改的块1.

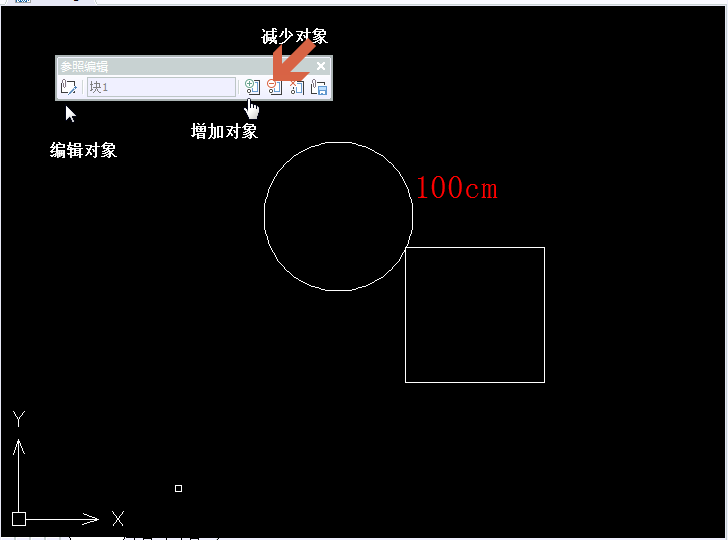

上面的工具栏可以供大家编辑快、修改块、增加修改图形。

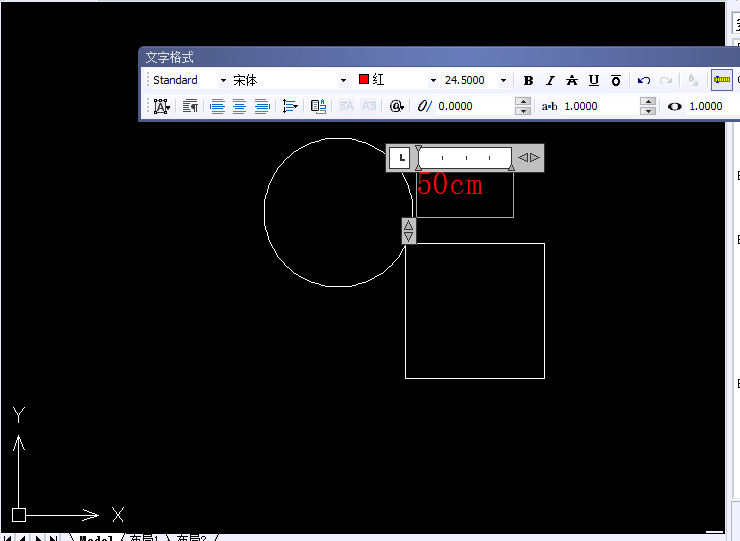

我们选择编辑文字。点击文字，右键，选择编辑，将100修改成50，保存就成功了。
