在CAD中如何快速选择相同或类似的图形、图块？

在CAD中如何快速选择相同或类似的图形、图块

在绘图过程有时需要选择相同或类似的对象进行相同的操作，或通过选择所有同名的图块来统计图块数量或一次性删除此图块。CAD提供了多种选择相同或类似图形和图块的方法，选用那种方法取决于这些图形的共同属性是什么，有的方法很简单，但不一定能一次选出你需要的图形，有些方法可以设置各种过滤条件，但操作起来相对复杂一些。

下面简单介绍一下CAD提供的几种方法，大家可以根据实际情况决定用哪一种方法。

一、选择类似对象（selectsimiliar）

当选择了一个对象后，右键菜单中会提供类似对象和全部不选的选项。选择类似对象可用于选取同类型的对象和同名的图块。例如下图中，我要选择图中所有圆，我只选择一个圆，然后在右键菜单中选择“选择类似对象”，就可以将同一图层上所有圆都选中。

二、快速选择(qselect)

快速选择可以通过设置一些条件，快速从图中将所有满足条件的图形都选择出来。

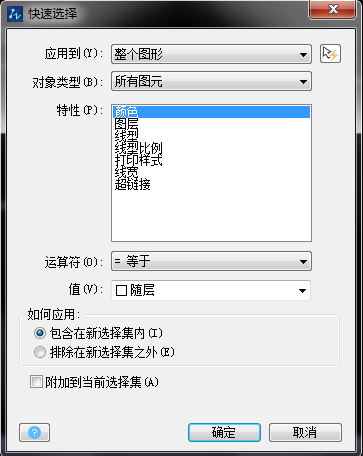

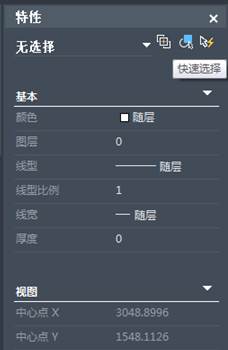

快速选择的命令是qselect，也可以点特性面板右上角的快速选择按钮直接调用这命令。打开对话框后，可以设置应用范围、对象类型、用于过滤的参数和参数值以及应用方式。

三、对象选择过滤器（filter）

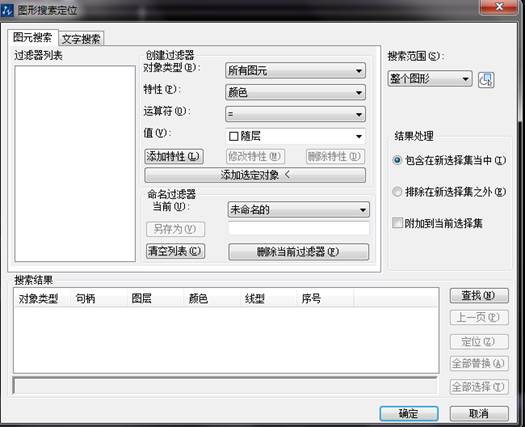

对象选择过滤器跟快速选择有些类似，不同的是：对象选择过滤器一次可以设置多个条件，而且可以单击“添加选定对象”按钮拾取图中对象来获取条件，然后将多余的条件选中后删除；设置好过滤器后可以保存，下次选择的时候还可以再用，如下图所示。
