CAD中如何使用倒角命令绘制弯头?

我要回答
1个回答

CAD中如何使用倒角命令绘制弯头

如何使用倒角命令绘制弯头?操作非常简单,小编接下来为大家讲解一下

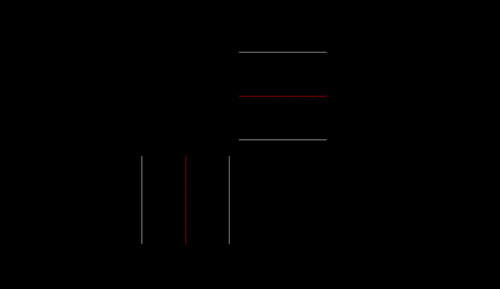

1、首先,绘制出需要绘制弯头的管道大小一样的双线管道,并且相互垂直

CAD中如何使用倒角命令绘制弯头?

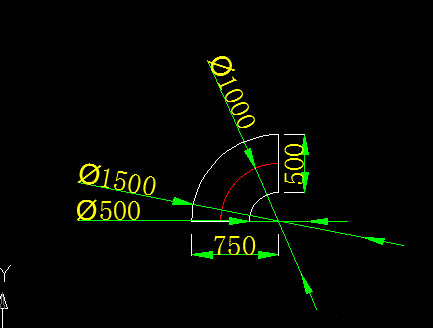

2、直接输入倒角命令f,然后再输入半径r,一般弯头中心线的弯曲半径是管道直径d,外边圆弧是1.5d,内边圆弧弯曲半径为0.5d

CAD中如何使用倒角命令绘制弯头?

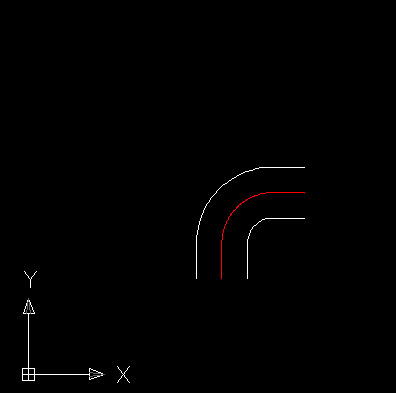

3、绘制完成后,删除两边多余的直线线段,连接弯头内外两边就完成了,结果如下图

CAD中如何使用倒角命令绘制弯头?

查看全部
2020-08-13
回复 采纳

相关问题

CAD中如何使用倒角命令倒角?
共2条回答 >
张振海~中式会所设计家居解决方案: 倒角的画法如下:1、C角:“C”表示倒直角(斜度)倒45度倾斜角,画为45度的坡度即可。2、R角:“R”表码咐示倒圆角(弧度)倒1/4圆弧角,画为1/4的圆弧即可迟侍纯。3、C角,R角常见形式有两种:外倒角,内倒角,画对应倒角时,改变其方向即可。上面我们介绍的是关于倒角的简单平谈猛面介绍(二维层面),下面我们用三维画面展示一下:至于这个圆形倒角如何理解,请参照下面这个图片。把直角边的倒角理解成圆形的一部分(大部分是1/4圆弧)。
回复
CAD如何使用倒圆角命令绘制弯头?
共1条回答 >
BAD BOY: CAD如何使用倒圆角命令绘制弯头1.首先,我们要打开CAD软件。2.然后,绘制弯头的管道大小一样的双线管道,这里需要相互垂直。3.直接输入倒角命令f,然后再输入半径r,一般弯头中心线的弯曲半径是管道直径d,外边圆弧是1.5d,内边圆弧弯曲半径为0.5d4.绘制完成后,删除两边多余的直线线段,连接弯头内外两边就完成了,结果如下图:
回复
CAD中三维倒角中的角度倒角命令如何使用?
共1条回答 >
无心睡眠🍓: 三维倒角用的就是二维倒角的命令啊
回复
CAD如何使用倒角命令?
共1条回答 >
林帅: 在线CAD中的导角命令即斜角命令,使用斜线连接两个不平行的线性对象。可以用斜线连接直线段、双向无线长线、射线和多义线。在CAD梦想画图软件中使用方法是执行“导角”命令后,按照命令行提示输入“D”来设置导角的两个距离,然后选择第一对象和第二对象,完成倒角命令。系统采用指定斜线距离来确定连接两个对象的斜线,斜线距离是指从被连接对象与斜线的交点到被连接的两对象之间的距离。如下图所示斜线距离图:执行方式(1)单击菜单栏“修改→导角”。如图:(2)单击编辑工具栏“导角命令”按钮。如图:(3)在左下角命令行....
回复
CAD中使用倒角命令绘制弯头?
共1条回答 >
Together: 圆角:输入f回车,r回车输入圆角半径回车,在屏幕拾取要圆角的两条线段。倒角:输入cha回车,d回车输入倒角尺寸,在屏幕拾取要圆角的两条线段。
