溜溜问答 > 平面设计 > CAD问答 > 如何用CAD绘制中心线？
Wengxiu
Wengxiu
邀请你来回答
286人阅读 2020-08-13

如何用CAD绘制中心线？

我要回答
1个回答

如何用CAD绘制中心线

在利用CAD进行工程绘图时，经常需要绘制中心线。在利用CAD绘图时，用好中心线绘制命令可以极大的帮我们提高绘图效率。

一、首先，打开CAD软件

二、绘制如下图所示图形

如何用CAD绘制中心线？

三、在“注释”菜单下找到“圆心标记”命令。

如何用CAD绘制中心线？

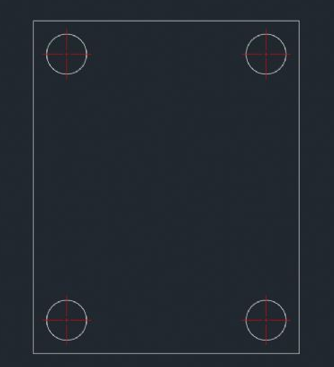

选中圆，即为圆绘制好中心线。

如何用CAD绘制中心线？

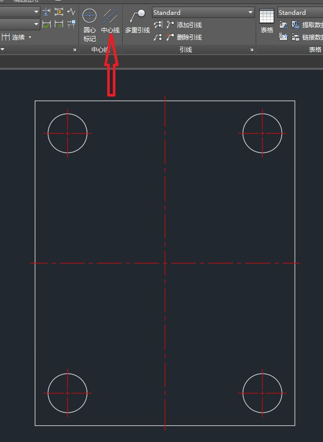

四、在“注释”菜单下找到“中心线”命令。选中对称图形的两条平行，然后在两条平行线中间绘制出中心线。

如何用CAD绘制中心线？

查看全部
2020-08-13
赞 回复 采纳

相关问题

如如何用PS绘制大海？
共2条回答 >
法狮龙吊顶、恋然： 1、新建画布，点击工具栏中的滤镜。2、点击滤镜后，点击渲染-云彩。3、点击进入渲染页面，然后选择玻璃效果，调整参数如图。4、接着再按ctrl+u调一下色彩平衡，色相设置为233，饱和度设置为57，勾选着色。5、然后ctrl+t，点击右键选择透视，调整图片透视效果。6、然后点击滤镜-渲染-镜头光晕。7、进入镜头光晕后，选择35毫米聚焦，亮度111%，然后点击确定。8、大海的效果就做出来了。
赞 回复
CAD绘图怎么绘制中心线？
共1条回答 >
红太阳!： CAD中中心线的绘制先设置中心线的样式，并置为当前，线形，一般选择默认，颜色，一般选择红色。然后，可以绘制中心线。
赞 回复
CAD怎样快速绘制圆形中心线？
共1条回答 >
潍坊站－布玎－精算部： 看你是初学者，几乎不知怎么回答你的问题。你可以现在图层里加载中心线，也就是点划线了。然后直接画个任意的十字架，接着用移动命令选取相交点移到圆的中心就ok啦，CAD会自动捕获圆中心的
赞 回复
CAD中心线如何绘制？
共1条回答 >
众信房产沁园店： 比如要作过三角形的中心作一条线.先设置对象追踪(按右键进入设置).只选择"中心"和"垂足"再启用对象追踪和对象捕捉接着设置极轴(同样按右键进入设置),在启用极轴追踪中增量角设为最小值5度,在对象捕捉追踪设置中设为用所有极轴角设置追踪.这样作图时通过两极轴的交点就能作出中心线了.
赞 回复
CAD制图中心线怎么绘制？
共0条回答 >
