溜溜问答 > 平面设计 > CAD问答 > CAD如何按要求设计规定图形？
Wengxiu
Wengxiu
邀请你来回答
90人阅读 2020-08-13

CAD如何按要求设计规定图形？

我要回答
1个回答

CAD如何按要求设计规定图形

我们使用中望CAD绘制图形是个很方便的软件，今天为大家介绍如何让它为我们排忧解难的方法，绘制固定长度的图形听着是有点麻烦的，下文是我总结的一些操作步骤。

1.首先，我们打开CAD软件，我们以矩形为例。

2.我们在修改标注样式对话框里设置比例，以200mm*100mm为例，如果图纸是1:1，那绘图时输入的长度就是实际长度，不然绘图的尺寸就是实际尺寸/图例。

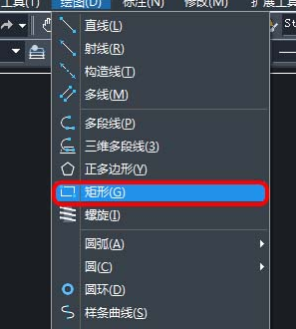

3.我们通过界面点击“绘图”找到“矩形”。

CAD如何按要求设计规定图形？

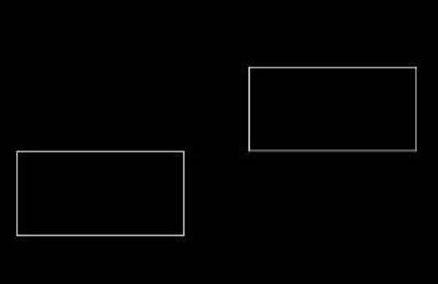

4.我们也可以通过输入rec命令回车，来设置矩形比例

两种方法如下：

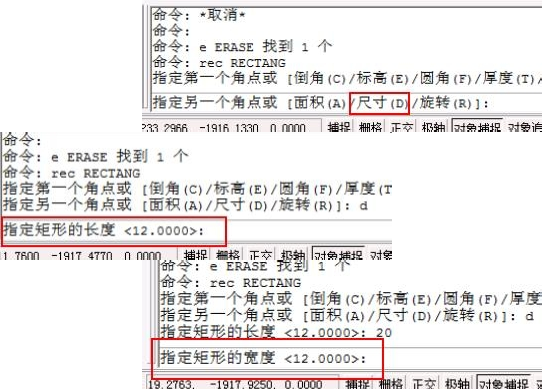

（1）输入rec命令后，移动鼠标来确定矩形的顶点，接着输入指令：d，设置矩形的大小。

CAD如何按要求设计规定图形？

（2）输入rec命令后，确定顶点后·，接着输入指令@200,100，并回车确定。

CAD如何按要求设计规定图形？

这样就完成了。

查看全部
2020-08-13
赞 回复 采纳

相关问题

CAD图形比例、打印比例是怎么规定的？
共3条回答 >
A跟猫杠上了： 打印比例有两种！一种是布满图纸打印，另外一种就是根据你的图框放大的比例来选定你的定义比例！如果图库是放大了5倍那么自定义比例应该是1：5
赞 (18) 回复
如何让CAD图形按我要求的距离移动？
共3条回答 >
阿二润： 我也是一个初学者。先在左边长方形的右边上画一条竖构造线，然后向右偏移3米，再将右边的长方形的左边与之重合，再删除构造线，这样两长方形的距离就是3米。
赞 (2) 回复
CAD怎么查找规定的图形？
共2条回答 >
诺诚： CAD中查找规定的图形的方法，可以使用快速选择功能。快速选择功能：根据过滤条件创建选择集。举例：比如要选择图中的全部红色实线,可以在CAD绘图区域右击——在弹出的右键菜单选择“快速选择”——就会弹出如图所示的“快速选择”对话框——在对话框中设置：对象类型为直线，颜色为红色，运算符为等于——设置好了确定就可以选择图中的全部红线，如图所示：快速选择对话框中每一个功能的含义如图：
赞 回复
CAD中怎么使图形按要求放大？
共2条回答 >
热爱我的热爱： sc可以，你可以设置基点在中心，复制，参照，输入你之前的矩形大小，然后输入你要缩放之后的矩形大小。这样就可以得到回字型图案
赞 (5) 回复
规划局所要求的CAD图有哪些规定？
共0条回答 >
