UG螺母的倒角怎么画？

方法：

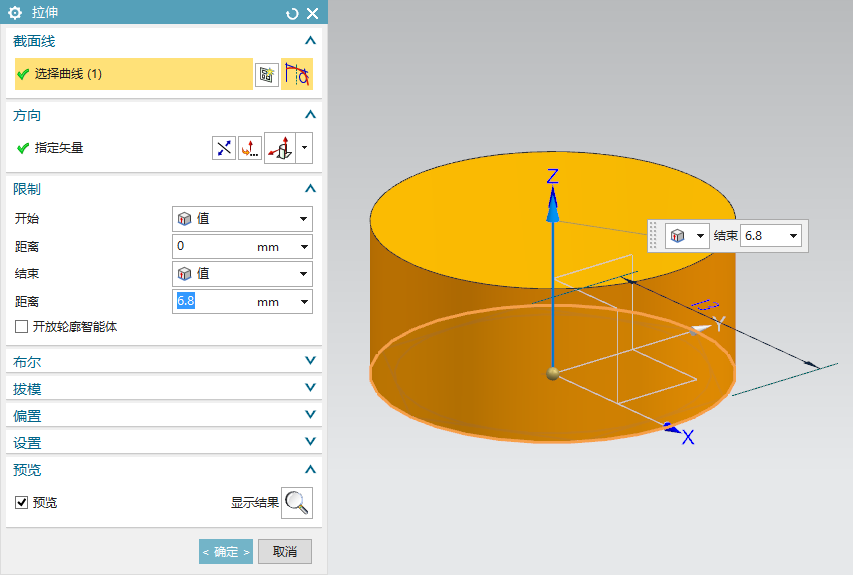

创建圆柱体；

倒斜角；

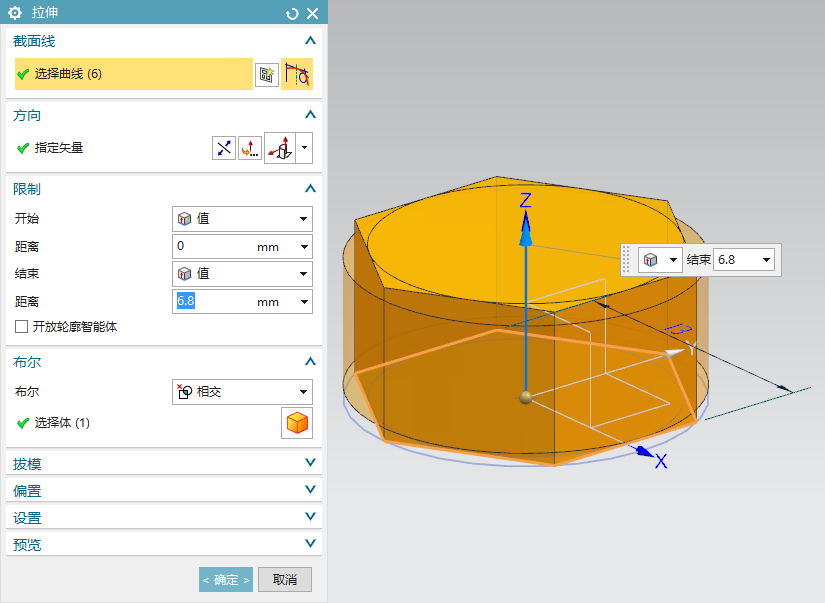

创建拉伸特征（布尔-相交）；

创建螺纹孔。

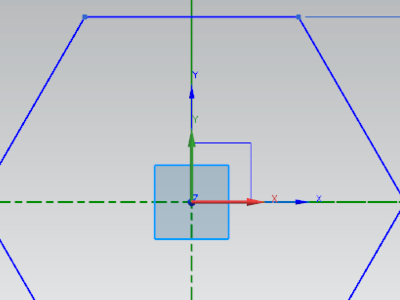

1、首先在电脑上打开UG新建草图——绘制对边为16mm的等边六角形——完成草图。

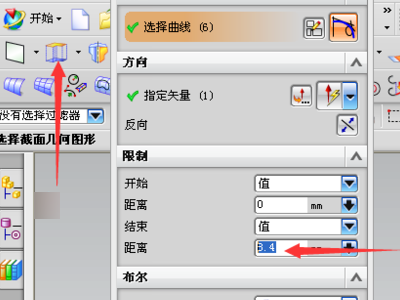

2、完成六边形的绘制后使用拉伸指令，点击拉伸——选择刚才绘制的六边形——设置拉伸高度8.4——点击确定完成拉伸。

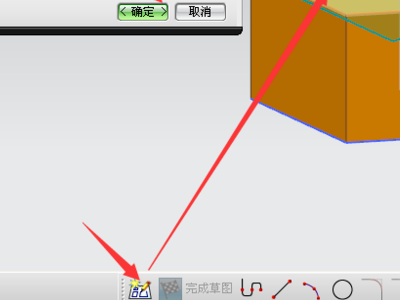

3、点击新建草图——选择刚拉伸出来的体的上表面——确定——绘制8.5的圆注意圆心位置。

4、接着是绘制螺母内孔，使用的是拉伸指令，点击拉伸——选择刚绘制的8.5圆——点击反向距离默认为8.4不动——布尔选择求差选择体为默认即可——确认。

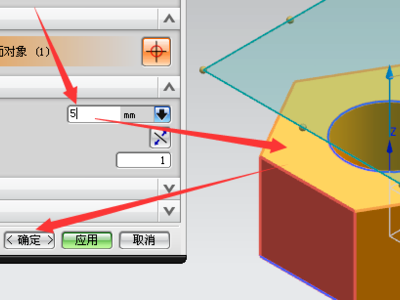

5、完成内孔的绘制后开始绘制内孔螺纹，首先新建一个基准平面作为螺纹的开始平面，创建基准平面——按某一距离——选择上表面——距离设置为5——确认，

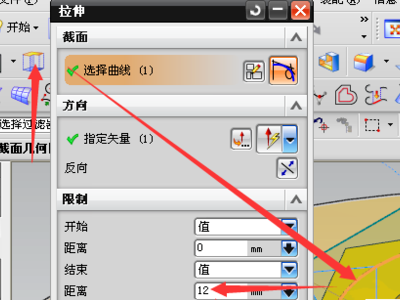

6、接下来绘制剩余部分，创建草图——绘制14.5的圆注意圆心位置——完成草图。选择刚建的圆————距离设置12。

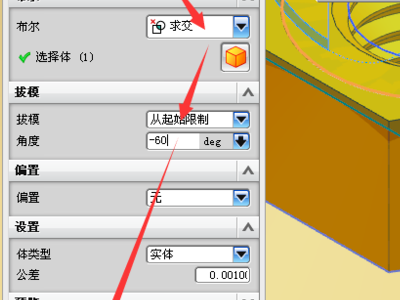

7、布尔选择求交——拔模——选择从起始限制，角度-60——确认。

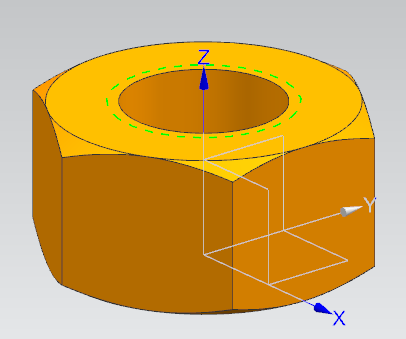

8、完成一边的绘制后同样的方法绘制另外一面的绘制，这样就绘制出一个标准的m10的螺母。
