溜溜问答 > 平面设计 > CAD问答 > CAD怎样对齐文字？
Wengxiu
Wengxiu
邀请你来回答
183人阅读 2020-08-11

CAD怎样对齐文字？

我要回答
1个回答

CAD怎样对齐文字？

CAD如何调整标注文字并对齐？设计图标注较多，为了使图纸不凌乱，我们该怎么去调整标注文字并对齐呢？

1.首先，我们打开CAD软件，插入需要调整的图纸。

CAD怎样对齐文字？

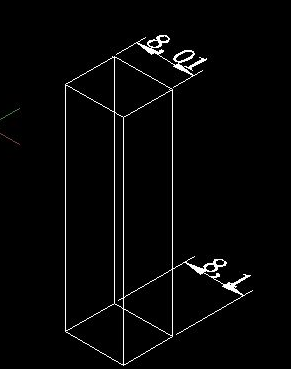

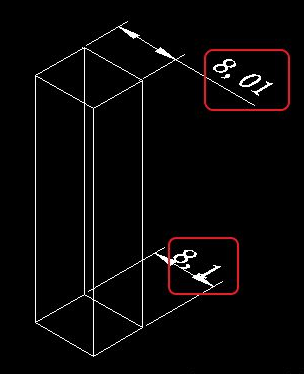

2.我们可以看到上图的两个标注，上边的标注跑到右边去了，要让它们对齐。

3. 我们输入命令符“dimtedit”，选择标注，这时，我们可以直接移动标注文字，或者我们选择输入“l”“r”“c”等命令，将标注文字移动到最左最右或者中间去。

CAD怎样对齐文字？

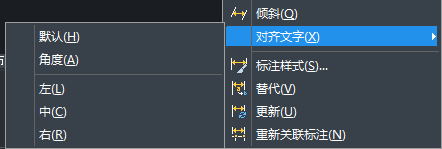

4.另外一种方法，我们也可以在“标注”菜单的下拉菜单中，找到“对齐文字”，也是一样的操作。

CAD怎样对齐文字？

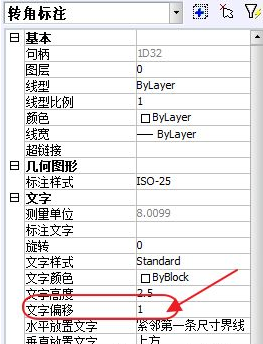

5.如果标注的位置很小，我们也可以做相应的微调，我们可以去属性面板去调整，在CAD软件的右边属性栏，或者“ctrl+1”弹出属性面板，在“文字”，“文字偏移”那里进行修改对齐。

CAD怎样对齐文字？

CAD怎样对齐文字？

查看全部
2020-08-11
赞 回复 采纳

相关问题

CAD的文字怎么对齐？
共2条回答 >
我不是垃圾桶： 现在这个很好啊。CAD没有一定之规，条条大路通罗马。
赞 回复
CAD对齐文字
共2条回答 >
只出现在凌晨的男人2号： 1、如果没有文字，可：在dt（单行文字）输入中，输入j（对正）---选正中或中心均可--输入文字，如分行，就回车。这样文字多了个中间捕捉点，即使手动也可方便对齐。2、如果已有了文字，按上面方法随便打几行简单的数字，然后双击文字，复制粘贴过来吧。
赞 回复
CAD怎么对齐文字？
共1条回答 >
丰： 双击文字后进入文字编辑器，可以设置文字对齐方式。如果是多个多行文字对齐的那就只能用外部插件了，CAD本身无法这样对齐文字，
赞 回复
CAD怎么对齐文字？CAD怎样对齐一列文字？
共1条回答 >
李休闲®： 1、先点击CAD图标打开。2、然后任意打开一个空白文件。3、再选择任务菜单栏-“修改”-“三维操作”-“对齐”的选项卡。4、点选后，得到“AL”命令。5、这时，用鼠标指定任意文字上的点。6、如图所示：就是CAD文字对齐后的效果。
赞 回复
AutoCAD怎么对齐文字CAD快速对齐文字？
共1条回答 >
陶亚玲： 步骤/方式1打开CAD之后在命令行输入【TTC】，回车确认，框选中需要对齐的文字，如下图所示。步骤/方式2输入【L】，然后绘制一条垂直的线，这样就可以一键快速对齐文字，如下图所示。步骤/方式3然后我们可以继续尝试绘制一条斜线，我们发现文字会按斜线进行对齐，如下图所示。
赞 回复
