溜溜问答 > 平面设计 > CAD问答 > CAD按原比例画图，打印时按比例缩放到A2纸，哪我画的时候图框怎么画？
kiss mayue
kiss mayue
邀请你来回答
122人阅读 2021-02-25

CAD按原比例画图，打印时按比例缩放到A2纸，哪我画的时候图框怎么画？

CAD按原比例画图，打印时按比例缩放到A2纸，哪我画的时候图框怎么画？要画多大？还有画完图框怎么把图像居中？
我要回答
2个回答

画图就缩小比例，放到a2图幅上，图框按正常情况画就好了。
画完图框想把图像居中：随便移动图形

查看全部
2021-02-25
赞 回复 采纳

这样会很麻烦的。你可以用布局。

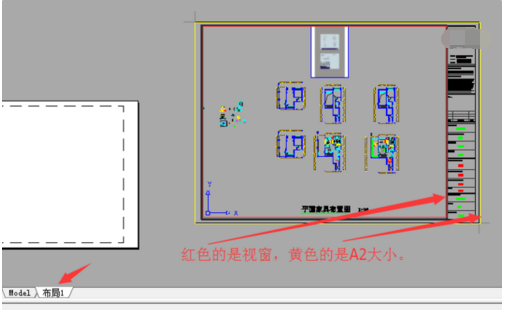

布局中先画个a2大小的框。

然后mv命令选这个框建立视窗，这时你可以看到视窗里出现了模型里的内容。

当然，你也可以将a2图框里设置一些说明，再在里面设置视窗。

CAD按原比例画图，打印时按比例缩放到a2纸，哪我画的时候图框怎么画？

双击视窗里面，z命令，1/nxp命令。1/n就是比例了。调整n大小，直到绘制的图大小合适。

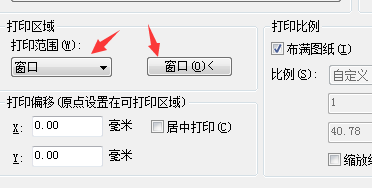

双击视窗外面，打印，打印范围选窗口，然后点击右边的窗口，选择上个图里的黄色图框，这样就可以打印了。里面的图比例就是1/n了。

CAD按原比例画图，打印时按比例缩放到a2纸，哪我画的时候图框怎么画？

查看全部
2021-02-25
赞 回复 采纳

相关问题

CAD按原比例画图，打印时按比例缩放到a2纸，哪我画的时候图框怎么画？
共5条回答 >
Ever： 这样会很麻烦的。你可以用布局。布局中先画个a2大小的框。然后mv命令选这个框建立视窗，这时你可以看到视窗里出现了模型里的内容。当然，你也可以将a2图框里设置一些说明，再在里面设置视窗。双击视窗里面，z命令，1/nxp命令。1/n就是比例了。调整n大小，直到绘制的图大小合适。双击视窗外面，打印，打印范围选窗口，然后点击右边的窗口，选择上个图里的黄色图框，这样就可以打印了。里面的图比例就是1/n了。
赞 (2) 回复
CAD画图比例问题：按图框比例画还是按1:1画？
共4条回答 >
时分： 图框按1:1，打印出来就是和实物一样大小，如果你图框不是1:1，打印的时候选择了布满图纸的话，打印出来就会按比例变化，你可以都试试。个人建议图最好按1:1画，图框按按图大小适当调整，以达到最好效果。你多练习一下理解其中的比例关系，望采纳
赞 (5) 回复
CAD按比例画图怎么画？
共3条回答 >
傻瓜&先生： 用CAD画图是按实际尺寸画，其余的标注、文字、符号是按比例确定大小，然后套不同比例的图框或视口出图
赞 (2) 回复
CAD按原比例画图，打印时按比例缩放到A2纸，哪我画的时候图框如何画？
共2条回答 >
胡半仙： 这样会很麻烦的。你可以用布局。布局中先画个a2大小的框。然后mv命令选这个框建立视窗，这时你可以看到视窗里出现了模型里的内容。当然，你也可以将a2图框里设置一些说明，再在里面设置视窗。双击视窗里面，z命令，1/nxp命令。1/n就是比例了。调整n大小，直到绘制的图大小合适。双击视窗外面，打印，打印范围选窗口，然后点击右边的窗口，选择上个图里的黄色图框，这样就可以打印了。里面的图比例就是1/n了。
赞 回复
CAD画图的时候按比例画图如何画？
共2条回答 >
sggx： 如果是用a4的话，就先计算一下实物是a4的多少倍，然后改变一下比例因子，在改变一下设置字体中的比例就可以了
