溜溜问答 > 平面设计 > CAD问答 > CAD 什么叫大样图？
楊小宗
楊小宗
邀请你来回答
600人阅读 2021-01-30

CAD 什么叫大样图？

还有断面图，什么意思啊？？
我要回答
2个回答

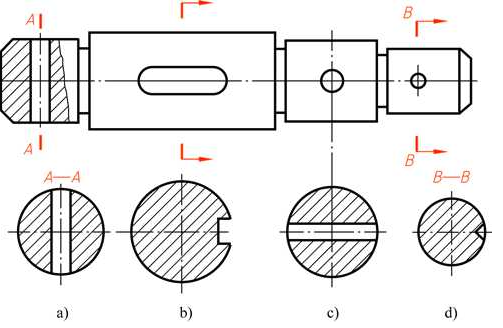

大样图指针对某一特定区域进行特殊性放大标注，较详细的表示出来。断面图，在建筑施工图中，梁、柱、屋架、基础等构件，我们用假想的剖切面将其割切开(按剖切符号所标注的位置)，用正投影的方法，只将被剖切到的轮廓绘出剖切面，后面的部分不绘，只表示部分构造情形，这种图叫断面图。


CAD 什么叫大样图？


查看全部
2021-01-30
赞 回复 采纳

某些形状特殊或连接复杂的零件或节点，在整体图中不便表达清楚时，可移出另画大样图。

建筑设计施工图中的局部放大图称为“详图”，如楼梯详图、卫生间详图、墙身详图等。

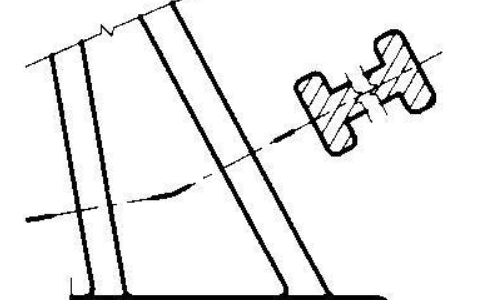

假想用一个或多个垂直于外墙轴线的铅垂剖切面，将房屋剖开，所得的投影图，称为剖面图，断面图与剖面图类似，但只表现剖切位置的截面，而无需绘出未剖到的部分。

CAD 什么叫大样图？

查看全部
2021-01-30
赞 回复 采纳

相关问题

CAD大样图如何画，CAD大样图如何画知识？
共2条回答 >
摆渡人： 可以在剖面图改成大样图,只能自己画了,不可取巧的.有些大样图的图库,但是与你设计的建筑不一定吻合
赞 回复
CAD大样图怎么画，CAD大样图怎么画知识？？
共1条回答 >
桐树： 方法一:按原图的尺寸编制大样图,记得将标注样式调小,使大样图的标注尺寸比非大样图的小些,然后炸开标注线(分解).然后使用缩放工具将大样图连同尺寸线放大几倍,比如五倍,就可以了,尺寸也不会改变.方法二:稍复杂些,先新建标注样式,调整比例,1:2或2:1自己摸索着做,记得调完后将新建的样式置为当前,然后再绘图,你将会发现是扩大后的标注,比如:你本来绘制的是200长的线,标注就100.建议新手先用方法一.
赞 回复
怎样绘制CAD大样图？
共1条回答 >
终南狂客： 那就把比例大点哦
赞 回复
CAD大样图是指什么？
共1条回答 >
汇影空间总监： 立面图，一般指正立面图，也可以叫前视图，正视图等，有长度和高度数据，二维图形；剖面图，指沿某一方向剖切开后的内部构造图；节点、大样图，意思一样，指其中特殊、复杂的结构的局部放大图。而三维图，一般叫透视图，也有叫立体图。不同的行业，叫法大同小异。
赞 回复
CAD大样图怎么画，CAD大样图怎么画知识？
共0条回答 >
