全选几条CAD线段的点,然后直接一起移动的怎么选?

我要回答
2个回答

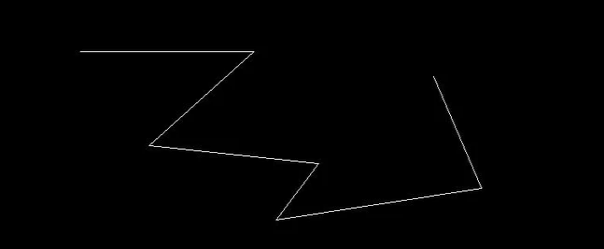

1、首先我们需要在命令栏输入‘l’画几段线。

全选几条CAD线段的点,然后直接一起移动的怎么选?

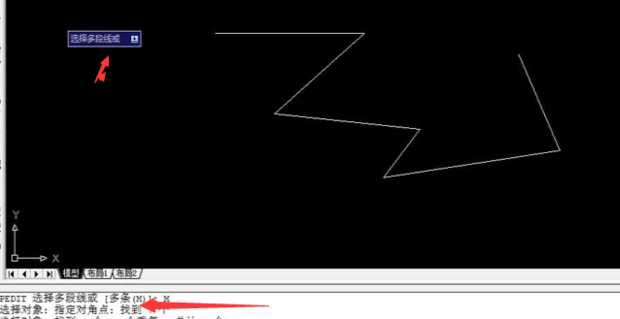

2、接着在命令栏输入‘pe’命令,选择多条,输入‘m’。

全选几条CAD线段的点,然后直接一起移动的怎么选?

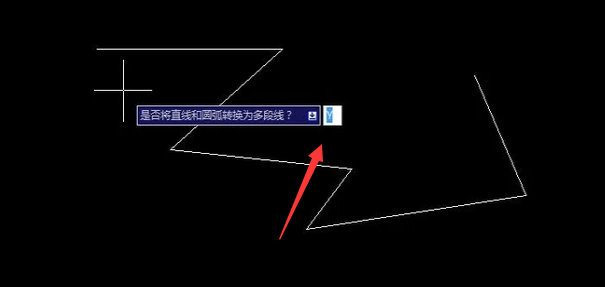

3、选择刚才画的线段,确认。接下里会提示:是否将直线和圆弧转换为多段线。

全选几条CAD线段的点,然后直接一起移动的怎么选?

4、选择确认,选择需要转换的线段,选择合并。

全选几条CAD线段的点,然后直接一起移动的怎么选?

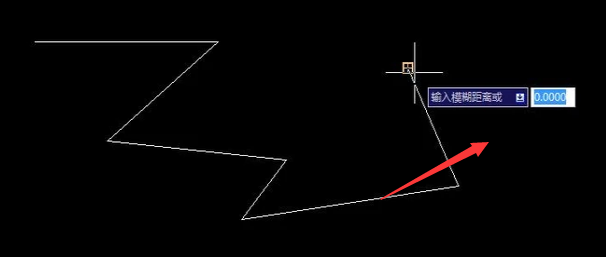

5、接着模糊距离写为0,点击空白处。

全选几条CAD线段的点,然后直接一起移动的怎么选?

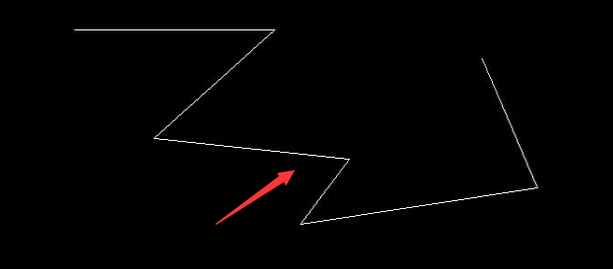

6、这样就完成了啊!CAD线段的点就可以一起移动了。

全选几条CAD线段的点,然后直接一起移动的怎么选?

查看全部
2021-01-28
回复 采纳

方法如下:

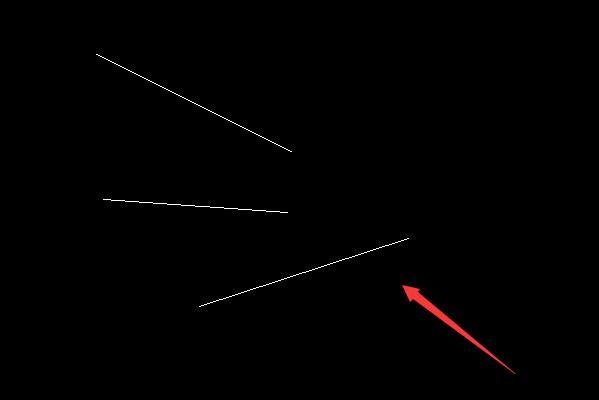

1、打开电脑中的一个CAD文档,然后利用画图工具画几条线段,如下:

全选几条CAD线段的点,然后直接一起移动的怎么选?

2、此时用鼠标选择这几条线段,然后在键盘上输入“m”,并按回车键确认:

全选几条CAD线段的点,然后直接一起移动的怎么选?

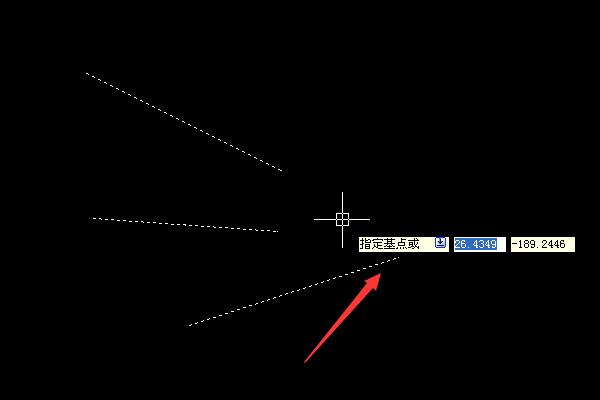

3、接下来会要求选择基点,输入基点坐标或者随意选择基点即可:

全选几条CAD线段的点,然后直接一起移动的怎么选?

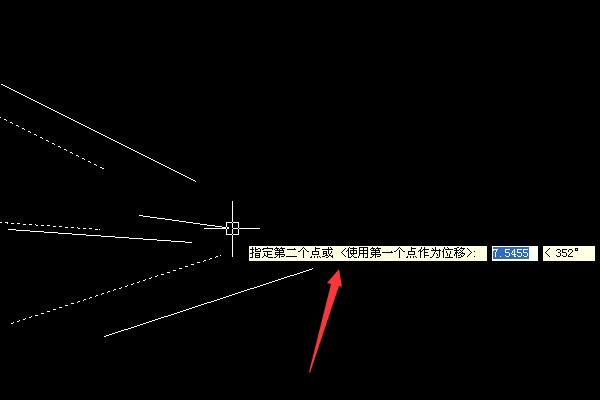

4、然后会提示输入第二个点,随意点击空白处一个点即可,这样就可以将多条线段一起移动了:

全选几条CAD线段的点,然后直接一起移动的怎么选?

查看全部
2021-01-28
回复 采纳
