CAD编辑属性定义框怎么出来的？

属性块的创建很简单，只是在创建普通块的基础上添加上需要的属性文字。

基本操作步骤如下：

1、绘制好图块内包含的几何图形。

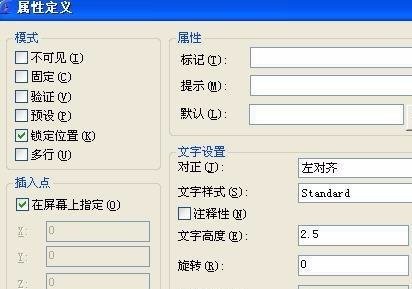

2、创建一个和多个属性文字，菜单：绘图》块》定义属性，命令：attdef，然后会弹出下图所示对话框：

3、这个对话框最主要参数是：标记、提示和默认值。

4、定义好这三个参数后，根据需要确定文字的高度，在图中确定属性插入的位置即可。至于其他参数，一般情况下可以不管。

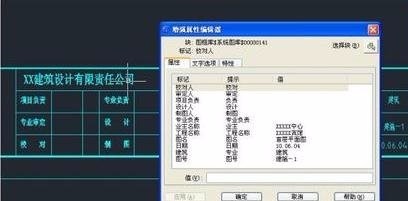

5、一个图块可以有多个属性，例如一个矩形里可以设置长和宽两个属性，一个图框的标题栏可以设置十几个属性，如下图所示：

注意：上图标题栏中属性都是一些要填写的内容，由于很多属性没有默认值，因此表格中是空的。

将绘制好的几何图形和属性都选中，输入b(block)命令，给图块取名，确定基点，按正常步骤定义一个图块。

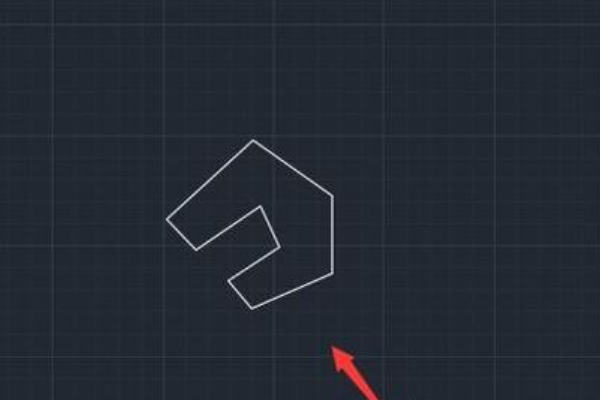

1、打开CAD之后我们选择直线命令，在绘图区里绘制一个图形

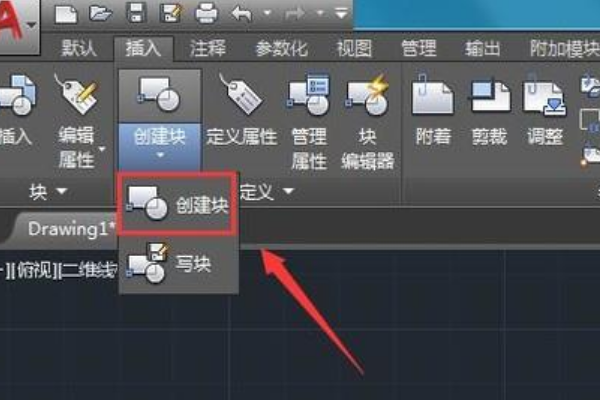

2、设置好之后点击确定我们就得到了自定义块，我们再在上面找到块编辑属性选项

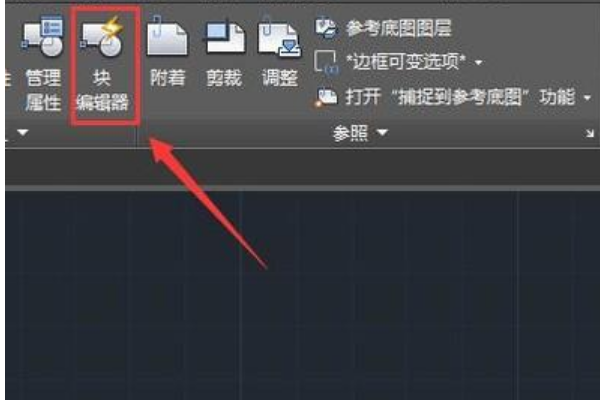

3、点击块编辑属性选项，我们在弹出的对话框内选择我们自定义的块

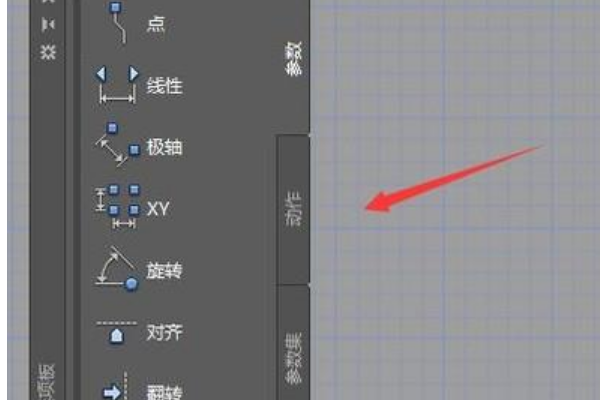

4、选择自定义的块之后点击确定就进入到属性编辑内了，在这里就可以进行编辑块属性了
