溜溜问答 > 平面设计 > CAD问答 > 怎么用CAD画这个扶手？
夏木??
夏木??
邀请你来回答
244人阅读 2020-12-25

怎么用CAD画这个扶手？

怎么用CAD画这个扶手求。。。。
我要回答
2个回答

这个尺寸都有啊 可以直接画啊

查看全部
2020-12-25
赞 回复 采纳

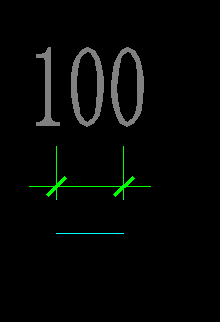

一，画100的线

怎么用CAD画这个扶手？

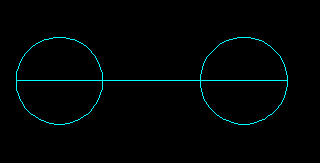

二，两个16的圆，象限点与直线两端一致。

怎么用CAD画这个扶手？

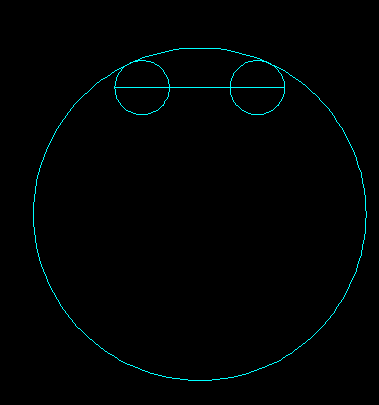

三，切线、切线、半径，画半径98的圆。

怎么用CAD画这个扶手？

四，tr命令删除多余线。

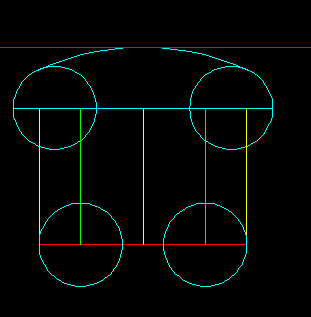

通过上面弧中点画水平构造线，下偏移76（红），中心画垂直线到下面红线，左右偏移40（黄），外面的黄线向里偏移16（绿），画半径16的圆。

怎么用CAD画这个扶手？

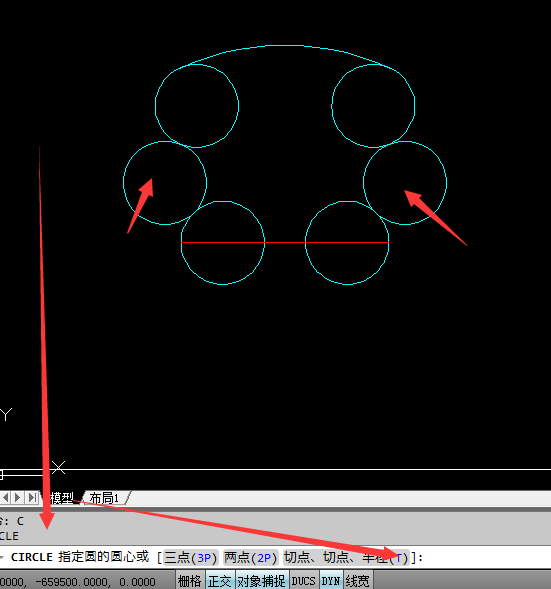

五，删除多余线，c，t，画两个半径16的圆。

怎么用CAD画这个扶手？

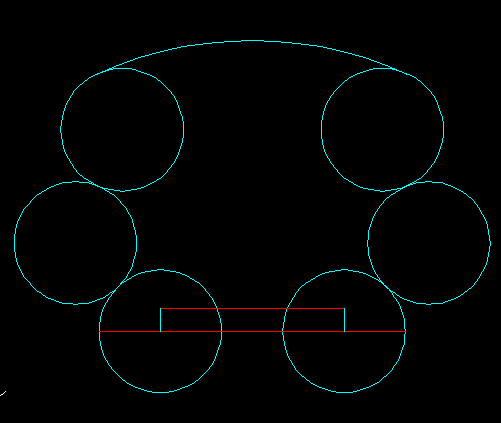

六，红线偏移6，圆心到上面红线画垂直线。

怎么用CAD画这个扶手？

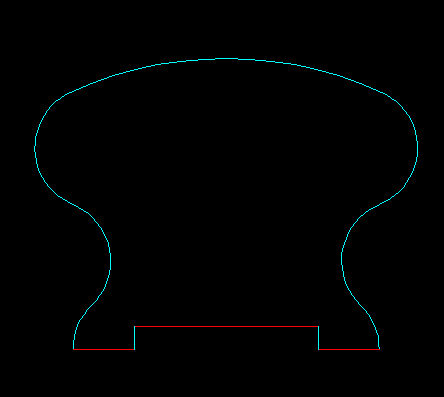

七，tr，删除多余线。

怎么用CAD画这个扶手？

完成。如果你看着不舒服，可以把线颜色改成一致。

查看全部
2020-12-25
赞 回复 采纳
